HandySCAN MAX Series
NEW 대형 부품 측정 효율을 높이는 휴대용 3D 스캐너, HandySCAN MAX Series
넓은 측정 범위와 높은 정확도를 동시에 제공하는 대형 부품 전용 3D 측정 솔루션
HandySCAN MAX Series는 자동차 차체, 항공 구조물, 중장비 부품, 에너지 설비처럼 크고 복잡한 대상물을 빠르게 스캔할 수 있도록 설계된 휴대용 3D 스캐너입니다.
내장형 화면과 모빌리티 키트를 통한 무선 스캔 기능으로 전원 케이블 없이도 자유롭게 이동하며 대형 부품의 형상 데이터를 빠르게 확보하고, 품질검사, 역설계, NDT 분석에 필요한 3D 데이터를 효율적으로 생성할 수 있습니다.

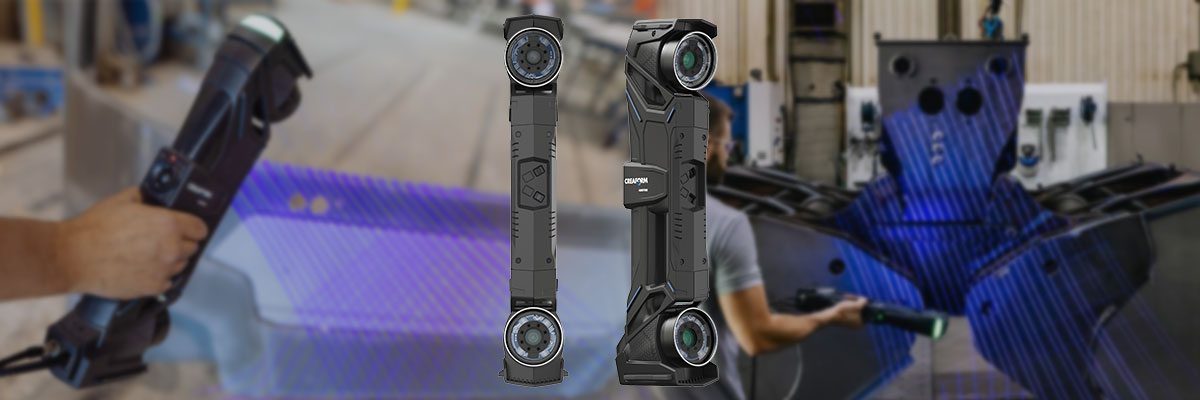

HandySCAN MAX Series 제품

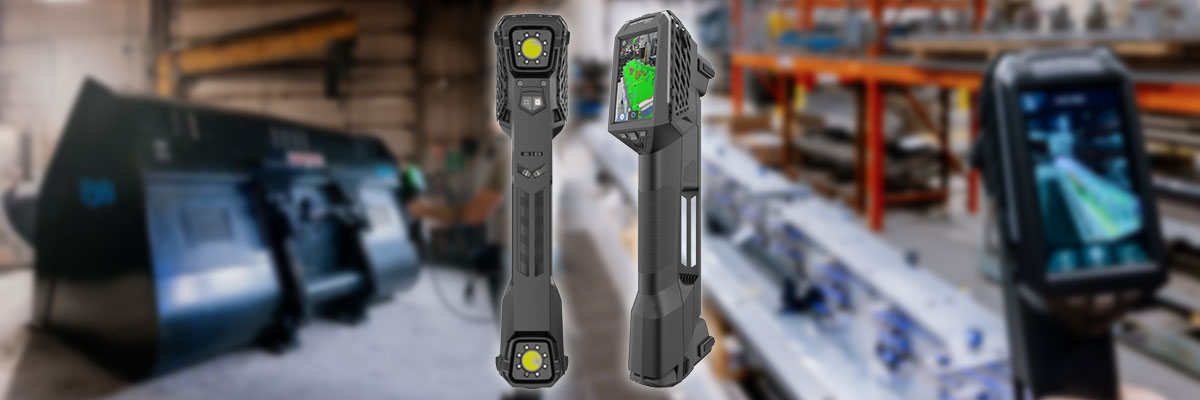

HandySCAN MAX EVO™
대형 부품의 빠른 형상 스캔과 역설계에 적합한 모델
- 정확도0.150 mm
- 공간 정확도0.150 mm + 0.020 mm/m
- 측정속도2,250,000 measurements/s
- 작업 거리0.45 - 1.60 m
- 권장 측정 대상1 - 10 m
HandySCAN MAX EVO™ | Elite
대형 부품의 고정밀 품질검사와 치수 검증에 적합한 모델
- 정확도0.075 mm
- 공간 정확도0.075 mm + 0.010 mm/m
- 측정속도2,250,000 measurements/s
- 작업 거리0.30 - 2.50 m
- 권장 측정 대상1 - 15 m
이런 측정 환경에 적합합니다
HandySCAN MAX Series는 대형 부품을 이동하지 않고 현장에서 빠르게 측정해야 하는 작업에 적합합니다.

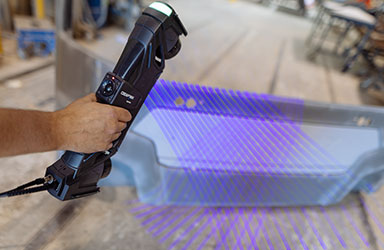

대형 부품 측정

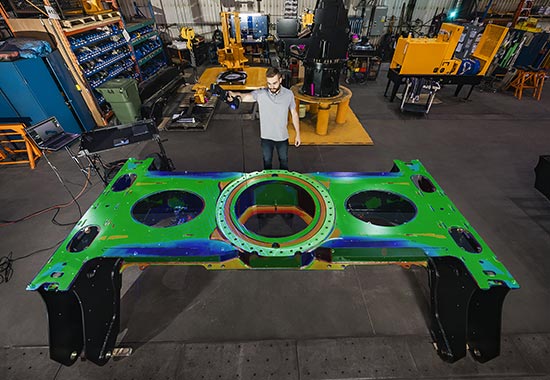

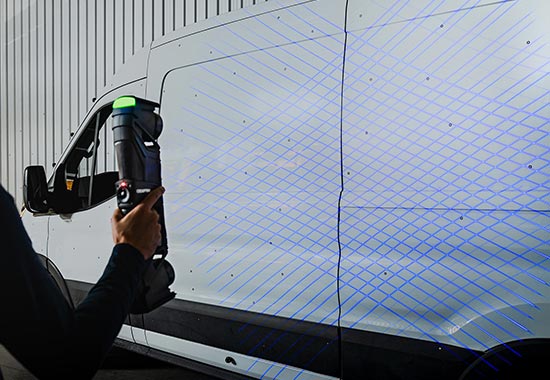

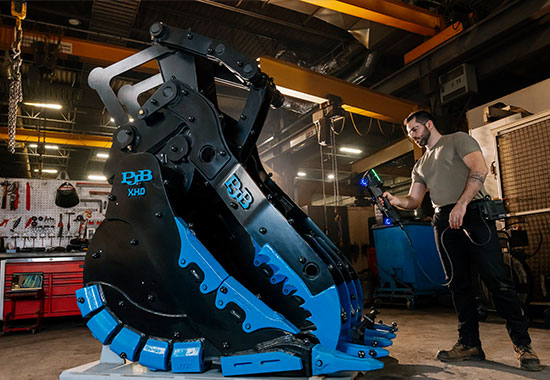

자동차 차체, 항공 구조물, 중장비 부품처럼 1m 이상의 대형 부품 측정
현장 검사

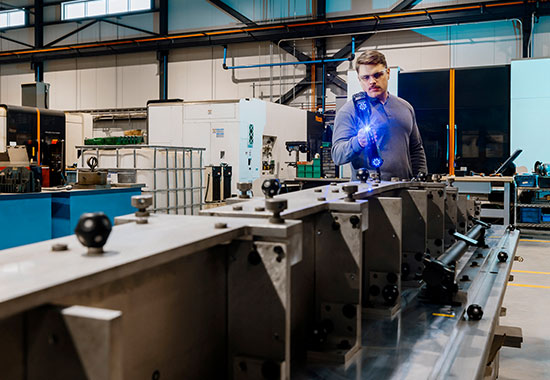

측정실로 이동하기 어려운 대형 구조물을 작업 현장에서 바로 스캔
전체 형상 확보
CMM이나 다관절 측정기로 확보하기 어려운 넓은 형상 데이터를 빠르게 취득
품질검사·역설계
대형 부품의 품질검사, 역설계, NDT 분석용 3D 데이터 생성
검사 시간 단축
측정 속도와 정확도를 동시에 확보해 대형 부품 검사 시간을 단축
CREAFORM HANDYSCAN MAX SERIES

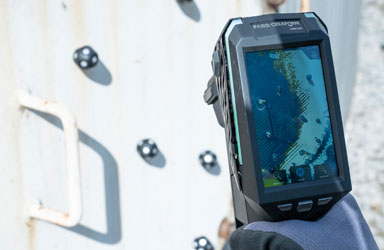

내장형 디스플레이로 더욱 직관적인 3D 스캐닝

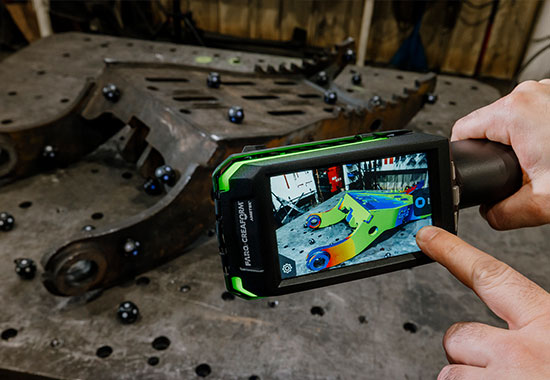

HandySCAN MAX Series는 내장형 디스플레이를 통해 스캔 데이터와 실제 측정 대상을 동시에 확인할 수 있어 더욱 직관적이고 편안한 작업 환경을 제공합니다. 실시간 3D 메시 시각화와 작업 가이드를 스캐너에서 바로 확인할 수 있어 작업자의 숙련도를 높이고 측정 효율을 향상시킵니다.
- 실시간 3D 메시 시각화로 스캔 상태 즉시 확인
- 작업자를 위한 실시간 스캔 가이드 제공
- 내장형 화면과 Mobility Kit를 통한 무선 스캐닝 지원
CREAFORM HANDYSCAN MAX SERIES
현장에서도 신뢰할 수 있는 계측 등급 정확도
HandySCAN MAX Series는 동적 레퍼런싱 기술과 계측 등급 정확도를 기반으로 온도 변화와 진동 등 다양한 현장 환경에서도 안정적인 측정 결과를 제공합니다. 대형 부품 검사부터 역설계까지 신뢰할 수 있는 3D 측정을 지원합니다.
- 환경 변화에 영향을 최소화하는 안정적인 측정
- ISO 17025 인증 및 VDI/VDE 2634 Part 3 표준 준수
- Mobility Kit와 통합 포토그래메트리 지원
- 대형 부품 측정에 최적화된 공간 정확도 제공
CREAFORM HANDYSCAN MAX SERIES
대형 부품도 빠르고 효율적인 3D 스캐닝
HandySCAN MAX Series는 다양한 크기와 표면 상태의 부품을 별도의 표면 처리 없이 빠르고 정확하게 스캔할 수 있습니다. 초대형 측정 영역과 즉시 생성되는 3D 메시 데이터를 통해 검사부터 보고서 작성까지의 시간을 단축하여 QC 및 QA 업무 효율을 높여줍니다.
- 표면 처리 없이 다양한 재질의 부품 스캔
- 즉시 활용 가능한 3D 메시 데이터 생성
- 초대형 측정 영역으로 대형 구조물까지 빠른 스캔
- Scan-to-Report 워크플로우로 검사 시간 단축
적용분야
-

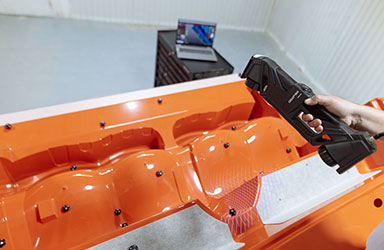

품질 관리

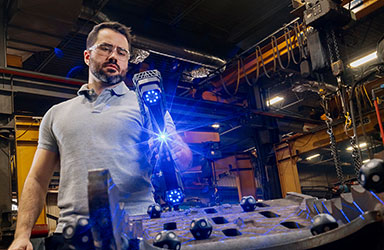

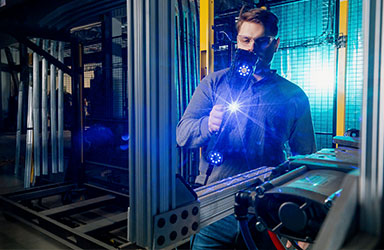

대형 부품과 조립체의 형상 편차, 치수 오차 및 조립 상태를 빠르게 검사하여 항공우주, 자동차, 에너지, 광산 및 중공업 분야에서 요구하는 품질 관리 기준을 충족할 수 있습니다.
-

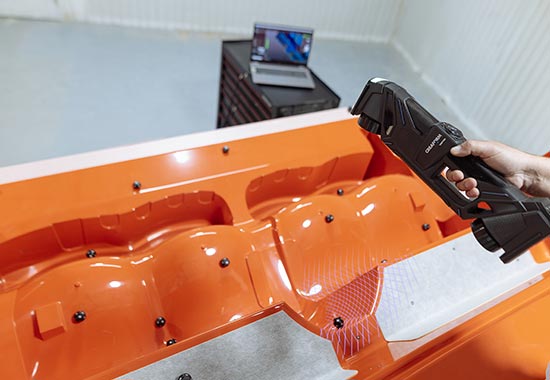

리버스 엔지니어링
CAD 데이터가 없거나 설계 변경이 필요한 대형 부품을 현장에서 빠르게 스캔하여 역설계 및 제품 개발에 활용할 수 있습니다. 이동이 어려운 대형 구조물도 높은 해상도의 3D 데이터를 효율적으로 확보할 수 있습니다.
-

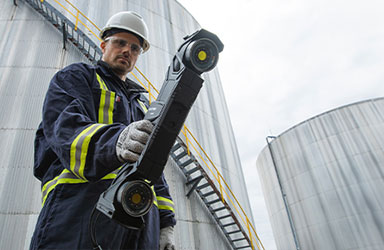

비파괴 검사(NDT)
압력 용기, 대형 구조물 및 에너지 설비의 표면 데이터를 빠르게 취득하고, VXintegrity와 연계하여 부식·손상 분석과 유지보수에 필요한 데이터를 확보할 수 있습니다. 기존 BLACK Series보다 적은 타겟으로도 대형 구조물 측정이 가능합니다.
HANDYSCAN MAX SERIES SPECIFICATION
| PRODUCT | HandySCAN MAX EVO™ | HandySCAN MAX EVO™ | Elite | |
| Accuracy (1) | 0.150 mm | 0.075 mm | |
|
Volumetric Accuracy (2) (based on part size) |
0.150 mm + 0.020 mm/m | 0.075 mm + 0.010 mm/m | |
|
Measurement Capabilities (at a working distance of 0.5 m) |
Pin | 2.50 mm | |
| Hole | 3.50 mm | ||
| Step | 0.04 mm | ||
| Wall | 2.00 mm | ||
| Measurement Resolution | 0.04 mm | ||
| Mesh Resolution | 0.4 mm | ||
| Measurement Rate | 2,250,000 measurements/s | ||
| Light Source (3) | 38 blue laser lines + Laser Pointer | ||
| Laser Class | 2M (eye-safe) | ||
| Scanner Controls | 4.3″ Touchscreen display + physical buttons | ||
| Photo Camera | 12 MP, AR-enabled | ||
| Real-time Calibration | Included | ||
| Automatic Alignment & Clean-up | Included | ||
| Advanced Software Features (4) | N/A | Included | |
| Scanning Area | Up to 1.4 x 1.5 m | Up to 2.0 x 2.4 m | |
| Working Distance | 0.45 to 1.60 m | 0.30 to 2.50 m | |
| Depth of Field | 1.15 m | 2.20 m | |
|
Part Size Range (recommended) |
1 - 10 m | 1 - 15 m | |
| Output Formats | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf | ||
| Compatible Software (5) | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) | ||
| Weight | 1.28 kg | ||
|
Dimensions (L x W x H) |
86 x 121 x 419 mm | ||
| Connection Standard | 1 x USB 3.0 | ||
| Operating Temperature Range | 5 - 40 °C | ||
|
Operating Humidity Range (non-condensing) |
10 - 90% | ||
| Certifications | EC Compliance, Electromagnetic Compatibility Directive, Low Voltage Directive, compatible with rechargeable batteries, IP50, WEEE | ||
- (1) HandySCAN MAX EVO 및 HandySCAN MAX EVO Elite(ISO 17025 인증): VDI/VDE 2634 Part 3 표준 기준. 추적 가능한 구 아티팩트의 지름 측정을 통해 프로빙 오차 성능을 평가하며, 0.6 m 및 1.2 m 이격 거리에서 측정한 결과입니다.
- (2) HandySCAN MAX EVO 및 HandySCAN MAX EVO Elite(ISO 17025 인증): VDI/VDE 2634 Part 3 표준 기준. 추적 가능한 길이 아티팩트를 작업 볼륨 내 여러 위치와 방향에서 측정하여 구 간격 오차를 평가하며, 통합 포토그래메트리를 활용한 공간 정확도 최적화를 적용해 0.6 m 및 1.2 m 이격 거리에서 측정한 결과입니다.
- (3) 레이저 등급: 2M, 눈에 안전합니다.
- (4) 실시간 편차 표시가 가능한 AR 컬러맵 시각화 및 QR 코드 인식 기능을 포함합니다.
- (5) 주요 계측, CAD, 컴퓨터 그래픽 소프트웨어와 메시 및 포인트 클라우드 가져오기를 통해 호환됩니다.
