PORTABLE 3D SCANNER
작업 효율성을 최대화시키는 고정밀 휴대용 3D 스캐너를 소개해 드립니다.
HandySCAN EVO Series
NEW 정밀 측정 성능과 사용 편의성을 모두 강화한 HandySCAN EVO Series
정확한 측정과 직관적인 작업 환경을 동시에 제공하는 3D 측정 솔루션
HandySCAN EVO Series는 산업용 품질검사와 정밀 측정에 필요한 정확도와 반복성을 제공하는 휴대용 3D 스캐너입니다.
내장형 그래픽 사용자 인터페이스(GUI), 증강현실(AR), 12MP 포토 카메라를 통해 검사 과정을 더욱 직관적으로 수행할 수 있으며, 품질 관리 및 치수 검사 작업의 문서화와 검증을 더욱 빠르게 진행할 수 있습니다.
무선 기능과 강력한 3D 계측 소프트웨어 플랫폼을 결합한 통합 솔루션으로, 초보자도 쉽게 사용할 수 있으면서 숙련된 사용자에게는 생산성과 작업 효율을 한층 높여주는 최적의 3D 측정 환경을 제공합니다.

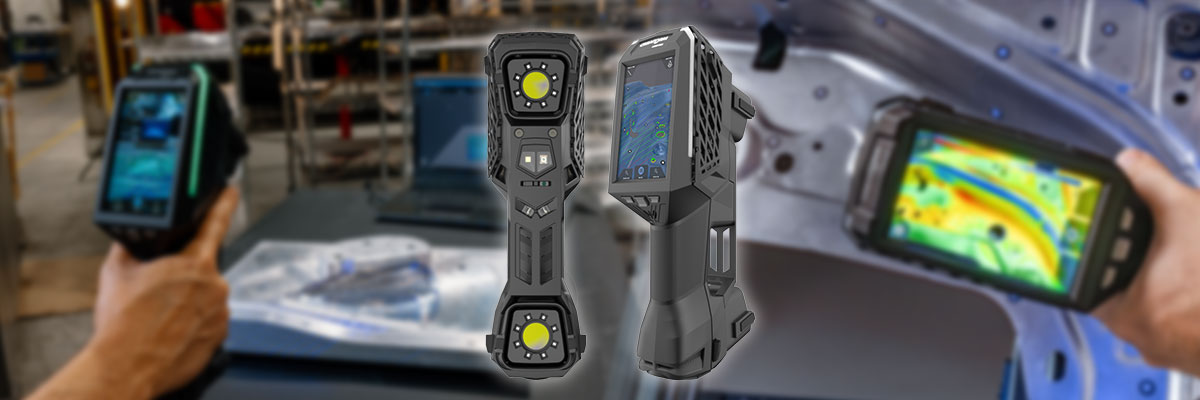

HandySCAN EVO Series 제품

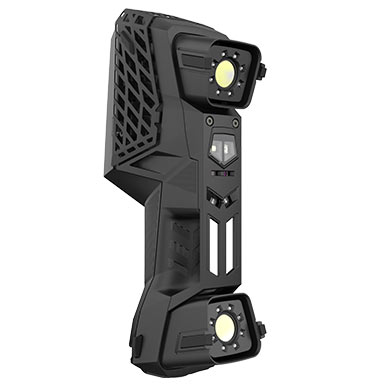

HandySCAN EVO™
효율적인 3D 스캔과 기본 품질검사에 적합한 EVO 기본 모델
- 정확도0.025 mm
- 공간 정확도0.020 mm + 0.040 mm/m
- 측정 속도1,300,000 measurements/s
- 작업 거리200 - 450 mm
- 권장 측정 대상0.05 - 4 m

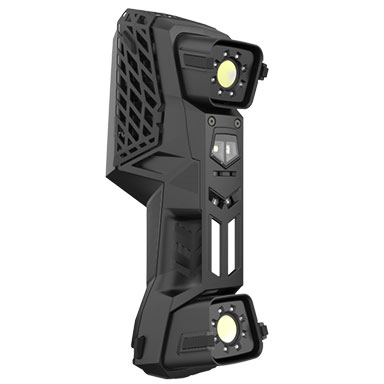

HandySCAN EVO Plus™
더 넓은 작업 거리와 빠른 측정 속도가 필요한 품질검사 환경에 적합한 모델
- 정확도0.025 mm
- 공간 정확도0.020 mm + 0.040 mm/m
- 측정 속도1,800,000 measurements/s
- 작업 거리200 - 750 mm
- 권장 측정 대상0.05 - 4 m
HandySCAN EVO Elite™
최고 정확도와 ISO 10360 기반 성능 검증이 필요한 정밀 검사 모델
- 정확도0.020 mm / 0.015 mm(옵션)
- 공간 정확도0.020 mm + 0.020 mm/m
- 측정 속도2,800,000 measurements/s
- 작업 거리200 - 750 mm
- 권장 측정 대상0.05 - 4 m
이런 측정 환경에 적합합니다
HandySCAN EVO Series는 정밀도, 작업 편의성, 검사 속도를 함께 고려해야 하는 제조 현장에 적합합니다.
품질검사
형상 편차, 치수 오차, 조립 상태를 3D 데이터 기반으로 확인
역설계
CAD가 없거나 설계 변경이 필요한 부품의 3D 데이터 확보

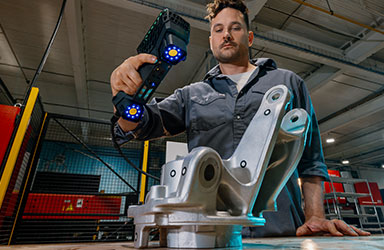

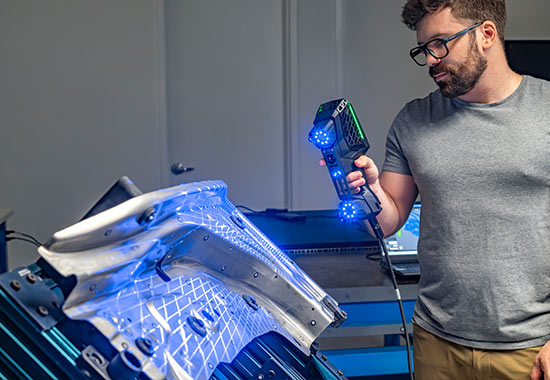

자동차·제조
금형, 판금, 주조, 사출 부품의 검사 및 개발 프로세스 지원
항공·MRO
항공기 표면 손상, 덴트, 유지보수 검사 데이터 생성
검사 시간 단축
스캔부터 리포트까지 이어지는 효율적인 측정 워크플로우
CREAFORM HANDYSCAN EVO SERIES
품질 관리 문제를 해결하는 신뢰성 높은 3D 측정
품질 관리 담당자는 신뢰할 수 있는 측정 결과를 바탕으로 제조 현장의 문제를 정확히 판단하고 대응해야 합니다. HandySCAN EVO Series는 검증 가능한 사양과 계측 등급 정확도를 기반으로 복잡한 형상의 부품도 안정적으로 치수 검사하고, 제조 품질을 검증할 수 있도록 지원합니다.
- 검증된 정밀 측정 성능과 엄격한 성능 검증 기준 제공
- ISO/IEC 17025 및 모델별 ISO 10360, VDI/VDE 2634 기반 성능 검증
- 셀프 포지셔닝 방식으로 현장 환경에서도 안정적인 3D 스캔 데이터 확보
- 고해상도 3D 데이터로 세부 형상과 복잡한 부품 형상까지 정밀하게 측정
CREAFORM HANDYSCAN EVO SERIES
더 직관적이고 편안한 3D 스캐닝 경험

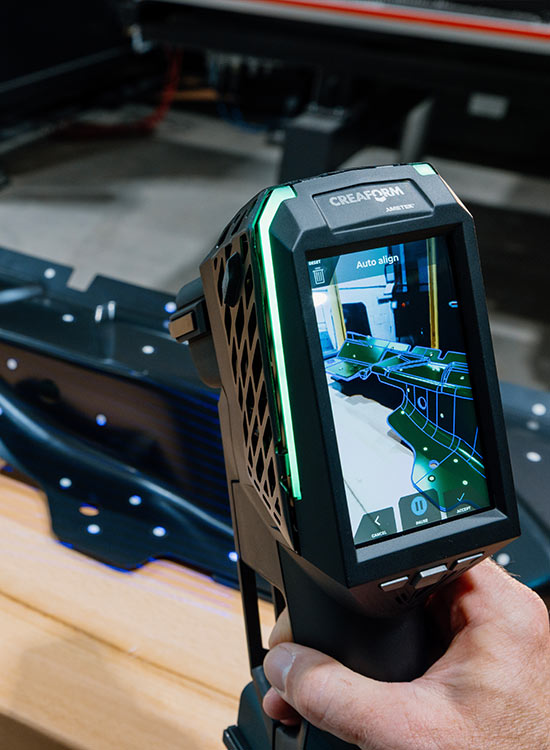

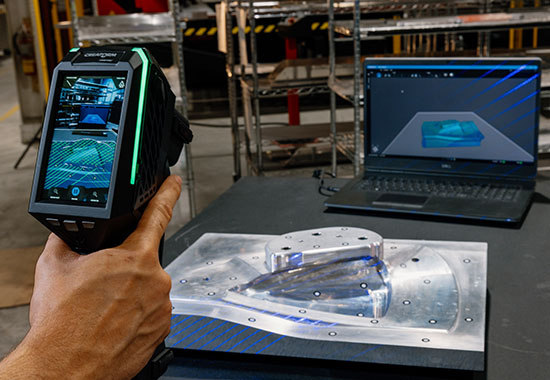

HandySCAN EVO Series는 작업자의 시선이 스캔 데이터와 실제 부품 사이에서 자연스럽게 이어지도록 설계되었습니다. 내장형 디스플레이와 증강현실 기능을 통해 스캔 상태, 데이터 완성도, 편차 정보를 실시간으로 확인할 수 있어 데이터 취득 과정이 더욱 직관적이고 효율적으로 진행됩니다.

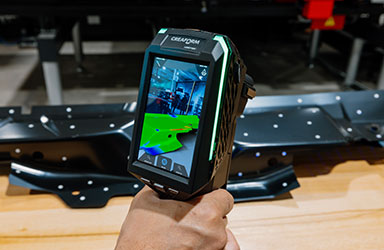

- 4.3인치 내장형 디스플레이로 실시간 작업 가이드와 스캔 상태 확인

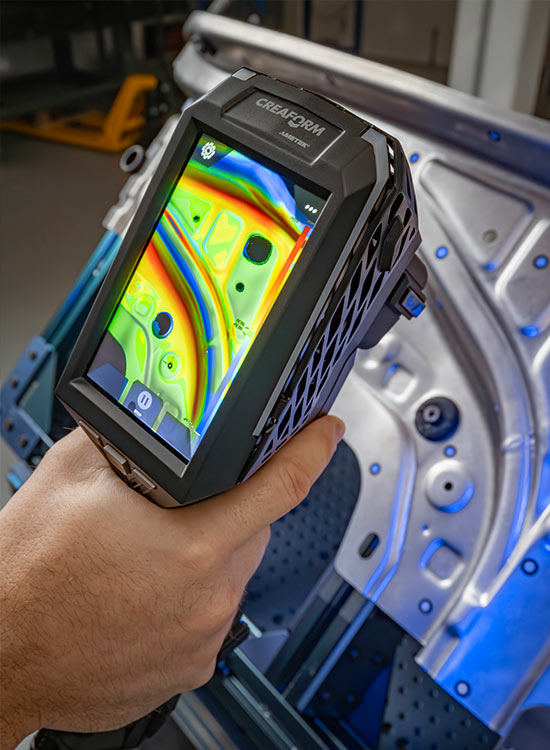

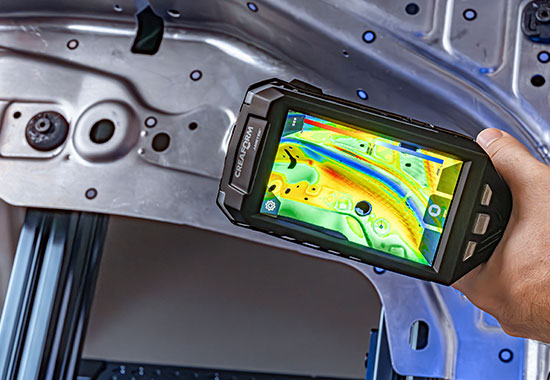

- 증강현실(AR) 기반 실시간 메시 생성 및 부품 위 컬러맵 편차 표시
- 12MP 포토 카메라로 검사 과정 문서화 및 3D 모델과 사진 연동
- CAD 기반 자동 정렬과 자동 클린업 기능으로 반복 검사 작업 효율 향상
CREAFORM HANDYSCAN EVO SERIES
검증된 품질과 빠른 Scan-to-Report 워크플로우
Creaform은 셀프 포지셔닝 방식의 휴대용 레이저 3D 스캐너를 선도해 온 제조사로, 다양한 산업 현장에서 검증된 3D 측정 솔루션을 제공합니다. HandySCAN EVO Series는 높은 품질 기준으로 설계된 하드웨어와 계측 소프트웨어 플랫폼을 기반으로 스캔부터 검사, 보고서 작성까지 이어지는 과정을 빠르고 일관성 있게 지원합니다.
- Scan-to-Report 워크플로우로 스캔부터 검사 보고서 작성까지 시간 단축
- 무선 기능으로 현장 이동성과 작업 유연성 향상
- 0.05 - 4 m 부품까지 대응 가능한 넓은 적용 범위
- 전문 기술 지원과 검증된 장비 품질로 장기적인 측정 신뢰성 확보
적용분야
품질 관리
제조 부품의 형상 편차, 치수 오차, 조립 상태를 빠르게 확인하여 자동차, 항공우주, 금형, 제조 현장의 품질 관리에 활용할 수 있습니다.
리버스 엔지니어링
CAD 데이터가 없거나 설계 변경이 필요한 부품을 스캔하여 제품 개발, 설계 보완, 금형 수정에 필요한 3D 데이터를 확보할 수 있습니다.
유지보수 및 손상 분석
항공기 표면 손상, 덴트, 변형, 유지보수 검사 데이터를 확보하고 Creaform Integrity Suite와 연계하여 손상 분석 및 보고서 작성에 활용할 수 있습니다.

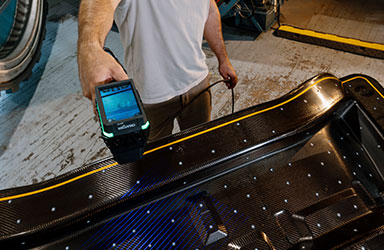

AIRCRAFT NDT & MRO SOLUTION
항공기 손상 검사와 보고서 작성까지 빠르게 지원하는 NDT 솔루션
HandySCAN EVO Series는 항공기 유지보수(MRO)와 비파괴검사(NDT) 환경에서도 활용할 수 있는 고정밀 3D 측정 솔루션입니다.
항공기 NDT/MRO 솔루션 브로셔 다운로드Creaform Integrity Suite와 함께 사용하면 항공기 표면의 덴트, 변형, 충격 손상 등을 3D 데이터 기반으로 평가하고, 검사 결과를 보다 빠르게 문서화할 수 있습니다.
- ✓ 항공기 표면의 덴트 손상 평가 및 지도화
- ✓ 프레팅, 블렌드, 조류 충돌, 낙뢰 영향 분석 지원
- ✓ 우박 피해 항공기의 신속한 손상 평가와 복귀 판단 지원
- ✓ 스캐너 내장 12MP 카메라를 활용한 현장 사진 기록
- ✓ 증강현실 AR 기반 편차 시각화 및 현장 분석
- ✓ 검사 이미지와 측정 결과를 포함한 PDF 보고서 작성 지원
항공기 표면 평가와 덴트 손상 특성화를 위한 전용 3D 시각화 소프트웨어와 함께 사용하면 반복 가능하고 일관된 검사 프로세스를 구성할 수 있습니다.
핵심 적용 분야
정밀 측정과 현장 작업 효율을 모두 고려하고 계신가요?
요구 정확도, 검사 환경, 작업 방식에 맞춰 보다 빠르고 편리한 3D 측정 솔루션을 안내해드립니다.
HANDYSCAN EVO SERIES SPECIFICATION
| PRODUCT | HandySCAN EVO™ | HandySCAN EVO Plus™ | HandySCAN EVO Elite™ | |
| Accuracy (1) | 0.025 mm | 0.020 mm 0.015 mm (1) |
||
|
Volumetric Accuracy (2) (based on part size) |
0.020 mm + 0.040 mm/m |
0.020 mm + 0.040 mm/m 0.020 mm + 0.015 mm/m (2) |
0.020 mm + 0.020 mm/m 0.020 mm + 0.015 mm/m (2) 0.015 mm + 0.015 mm/m (1)(2) |
|
| Form Error (Sphere) | N/A | 0.030 mm | ||
| Form Error (Flat) | N/A | 0.050 mm | ||
| Acceptance Test (3) | Based on VDI/VDE 2634 Part 3 | Based on ISO 10360 | ||
|
Measurement Capabilities (at a working distance of 0.3 m) |
Pin | 0.750 mm | ||
| Hole | 1.250 mm | |||
| Step | 0.025 mm | |||
| Wall | 0.500 mm | |||
| Measurement Resolution | 0.025 mm | |||
| Mesh Resolution | 0.100 mm | |||
| Measurement Rate | 1,300,000 measurements/s | 1,800,000 measurements/s | 2,800,000 measurements/s | |
| Light Source (4) | 22 blue laser lines (+ 1 extra line) | 30 blue laser lines (+ 1 extra line) | 46 blue laser lines (+ 1 extra line) + Laser Pointer | |
| Scanner Controls | 4.3″ Touchscreen display + physical buttons | |||
| Photo Camera | N/A | 12 MP, AR-enabled | ||
| Real-time Calibration | Included | |||
| Automatic Alignment & Clean-up | Included | |||
| Advanced Software Features (5) | N/A | Included | ||
| Working Distance | 200 to 450 mm | 200 to 750 mm | ||
| Depth of Field | 250 mm | 550 mm | ||
|
Part Size Range (recommended) |
0.05 - 4 m | |||
| Output Formats | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf | |||
| Compatible Software (6) | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) | |||
| Weight | 1.02 kg | 1.04 kg | ||
|
Dimensions (L x W x H) |
86 x 121 x 285 mm | |||
| Connection Standard | 1 x USB 3.0 | |||
| Operating Temperature Range | 5 - 40 °C | |||
|
Operating Humidity Range (non-condensing) |
10 - 90% | |||
| Certifications | EC Compliance, Electromagnetic Compatibility Directive, Low Voltage Directive, compatible with rechargeable batteries, IP50, WEEE | |||
- (1) HandySCAN EVO Elite의 0.015 mm 정확도는 Limited Edition 또는 해당 옵션 구성 기준입니다.
- (2) Accu+ kit 적용 시 제공되는 공간 정확도 옵션입니다.
- (3) 성능 검증 기준은 모델에 따라 VDI/VDE 2634 Part 3 또는 ISO 10360을 기반으로 합니다.
- (4) 레이저 등급: 2M, 눈에 안전합니다.
- (5) 실시간 편차 표시가 가능한 AR 컬러맵 시각화 및 QR 코드 인식 기능을 포함합니다.
- (6) 주요 계측, CAD, 컴퓨터 그래픽 소프트웨어와 메시 및 포인트 클라우드 가져오기를 통해 호환됩니다.
