PORTABLE 3D SCANNER
작업 효율성을 최대화시키는 고정밀 휴대용 3D 스캐너를 소개해 드립니다.
HandySCAN BLACK Series

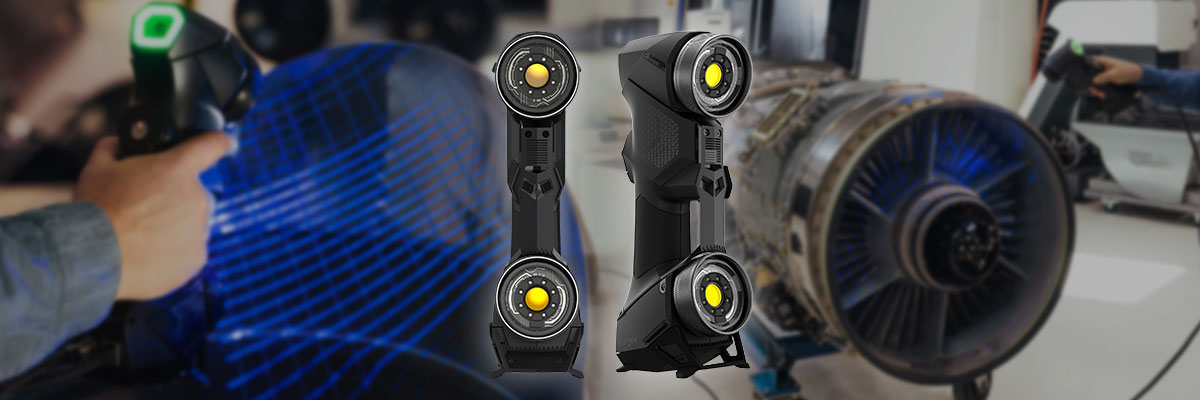

고정밀 휴대용 3D 스캐너: HandySCAN BLACK Series
검증된 성능과 인증된 특허 기술 탑재! 빠른 속도로 고정밀 스캔 가능!
HandySCAN BLACK 시리즈는 휴대성, 정확성, 손쉬운 사용이 특징으로 빠른 속도로 고품질 스캐닝이 가능합니다. 측정 환경 변화와 측정물의 움직임에 상관없이 정확한 측정이 가능하여, 품질 관리와 제품 개발에 이상적인 스캐너입니다. 실제 물체의 3D 측정값을 수집하는 가장 효과적이고 믿을 수 있는 방법을 고려하여 제품 개발 및 엔지니어링 전문가가 필요로 하는 요건을 충족하도록 최적화되어 있습니다.
HandySCAN BLACK 시리즈는 라인업은 이미 특허 받은 제품으로 어디서든 정확한 3D 측정이 가능하기 때문에, 제품의 개발, 제조, 품질관리에서 가장 효과적이고 신뢰할 수 있는 3D 스캐너입니다. 현재 Creaform의 주력 상품으로, 본 스캐너 제품의 휴대성은 기존의 3D 스캐닝 시장에 통용되던 규칙을 모두 바꿀 새로운 유행을 선도할 것입니다.
HandySCAN BLACK Series 제품
- HandySCAN BLACK+™ Elite
- 고성능 및 휴대성을 가지면서 최고의 정확도를 구현하여 사용하기 쉽고, 어느 측정 장소에서도, 제품 형상이 복잡하더라도 높은 정확도로 고정밀 측정이 가능합니다.
CREAFORM HANDYSCAN BLACK SERIES
정확성, 신뢰성, 해상도
- - 승인 테스트 : VDI/VDE 2634 파트 3 표준 기반, ISO 10360 표준 기반, ISO/IEC 17025: 2017 인증 실험실
- - 세밀한 측정을 위한 고정밀
- - 통합 사진 측량 : 공간정확도 최적화로 대형물 측정시 높은 정확도 제공
CREAFORM HANDYSCAN BLACK SERIES
간편한 휴대성
- - 독립형 장치 : 외부 포지셔닝 시스템, 암, 삼각대 또는 고정장치가 필요 없습니다.
- - 편리한 이동성 : 내부 또는 현장 작업장 어디서든 사용할 수 있습니다.
- - 경량 : 무게 1kg 미만
- - 컴팩트한 크기와 유연한 초점 거리: 좁은 공간에도 쉽게 접근이 가능합니다.
CREAFORM HANDYSCAN BLACK SERIES
더 빠른 3D 스캐닝 프로세스
- - 작업 거리 유연화 : 최소 0.3m부터 고속 스캔을 위한 최대 2.5m 작업거리 제공
- - 높은 측정 속도 : 초당 최대 1,800,000회의 측정 속도
- - 30개 블루 레이저 라인과 넓은 스캐닝 영역
- - 신속한 설정 : 2분 이내에 작동시킬 수 있습니다.
- - 신속한 워크플로우 통합 : 사용 가능한 스캔 파일을 후처리 없이 CAD 소프트웨어로 불러올 수 있습니다.
CREAFORM HANDYSCAN BLACK SERIES
편리성과 기능성
- - 자동 메쉬 출력 : 정보 수집이 완료되면 즉시 사용 가능한 파일이 생성됩니다.
- - 사용자 중심 : 사용자의 숙련도에 관계없이 매우 짧은 시간 내에 사용법을 익힐 수 있습니다.
- - 직접 메쉬 출력 : 복잡한 정렬 또는 지점 클라우드 처리가 필요하지 않습니다.
- - 실시간 시각화 : 현재 진행 중인 작업과 앞으로 수행할 작업을 컴퓨터 화면에서 가능합니다.
- - 활용성 : 부품 크기, 복잡성, 소재 또는 색상 제한 없이 3D 스캐닝이 가능합니다.
적용분야
-
품질관리
- 초도품 검사(FAI)
- 부품 CAD 검사
- 공급업체 품질검사
-
CAD 설계
- 3D 스캔 to CAD
- 역설계(설계 의도 파악)
- 포장 디자인 -
교체 / 재활용
- 개발중인 교체 / 재활용 부품에 대한 역설계
- 복잡한 조립품의 분해 / 해체 준비 -
툴링 설계
- 금형, 고정장치, 지그 및 패턴의 역설계
- 준공 툴링 측정값 반영을 위한 CAD 파일 업데이트
- 툴링 검증 / 검사 -
조립 / 생산
- 가상조립
- 툴 / 로봇 경로 프로그래밍
- 가공 전 부품 평가 -
프토토타이핑
- 쾌속 성형 / 제조
- CAD 파일에 프로토타입 수정 사항 통합
- 프로토타입 검사 -
테스트, 시뮬레이션 및 분석
- 유한 요소 분석(FEA)
- 인터페이스 분석
- 구조 변형, 지오메트리 분석 -
요구사항 및 사양
- 경쟁업체 제품 분석
- 제품 환경 또는 연결 / 주변 부품의 측정
- 부품 시장 또는 맞춤형 장비를 위한 기존 제품의 측정 -
개념 설계
- 클레이 모델 측정 / 역설계
- 모델 및 실물크기 모형 측정 / 역설계
- 스타일링 및 심미성 -
개념 성형
- CAD 파일에 프로토타입 수정 사항 통합
- 양식 연구, 개념 증명 프로토타입
- 인체공학적 프로토타입 -
문서화
- 부품 / 툴링의 중공 문서화
- 마케팅 프리젠테이션, 3D교육 시스템, 기능성 게임
- 디지털 아카이브 -
유지보수, 수리 및 정비(MRO)
- 마모 및 찢김 분석
- 맞춤형 수리 / 수정
- 유지보수 전 부품 / 툴링의 준공 문서화

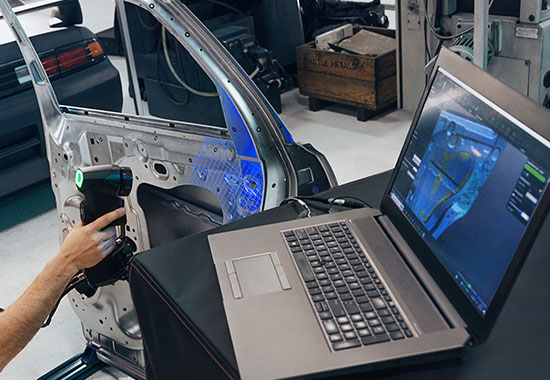

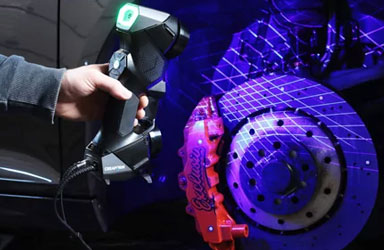

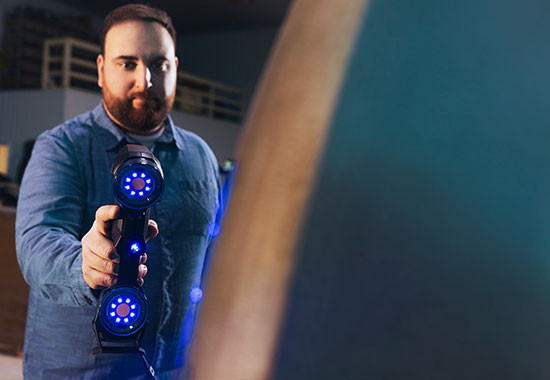

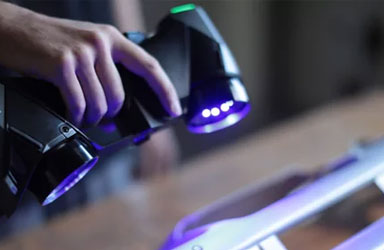

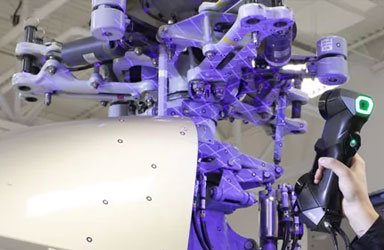

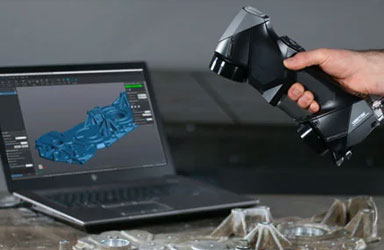

갤러리
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HANDYSCAN BLACK™ | ELITE SPECIFICATION
| PRODUCT | HandySCAN BLACK™ | Elite | |
| Accuracy | 0.025 mm | |
| Volumetric Accuracy (based on part size) |
0.020 mm + 0.040 mm/m | |
| Form Error (Sphere) | N/A | |
| Form Error (Flat) | N/A | |
| Acceptance Test | Based on VDI/VDE 2634 Part 3 | |
| Measurement Capabilities (at a working distance of 0.3 m) |
Pin | 0.750 mm |
| Hole | 1.250 mm | |
| Step | 0.025 mm | |
| Wall | 0.500 mm | |
| Measurement Resolution | 0.025 mm | |
| Mesh Resolution | 0.100 mm | |
| Measurement Rate | 1,300,000 measurements/s | |
| Light Source | 22 blue laser lines (+ 1 extra line) |
|
| Working Distance | 200 to 450 mm | |
| Depth of Field | 250 mm | |
| Part Size Range (recommended) | 0.05 - 4 m | |
| Software | VXelements™ | |
| Output Formats | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf | |
| Compatible Software | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) | |
| Weight | 0.94 kg | |
| Dimensions (L×W×H) |
79 x 142 x 288 mm | |
| Connection Standard | 1 X USB 3.0 | |
| Operating Temperature Range | 5-40°C | |
| Operating Humidity Range (non-condensing) |
10-90% | |
| Certifications | EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE | |
| Patents | CA 2,600,926, CN 200680014069.3, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 15/114,563, CN 201580007340X | |
