치수 검사 소프트웨어 모듈
Inspection : 검사 소프트웨어 모듈
활용도가 높고 효과적이며 사용성이 좋은 부품 검사용 소프트웨어 솔루션
Creaform Metrology Suite™에 속하는 치수 검사 모듈은 품질 관리 및 품질 보증 전문가가 검사를 수행하고 세부적 엔지니어링 요구 사항에 따라 보고서를 생성할 수 있게 도와주는 완성도 높은 강력한 소프트웨어 모듈입니다.
간단한 치수 분석을 수행하거나 광범위한 검사 프로그램을 구축하는 모든 경우에 활용 가능하며, 치수검사 모듈은 측정 품질이나 GD&T 요구 사항에 대한 엄격한 검사 워크플로우를 위한 완벽한 기능을 제공합니다.
높은 성능과 직관적 사용성을 바탕으로 수많은 사용자들이 이 모율을 활용하여 측정 시스템의 신뢰도를 개선하고 투자의 효과를 극대화 시켜 품질 혁신에 동참하고 있습니다.

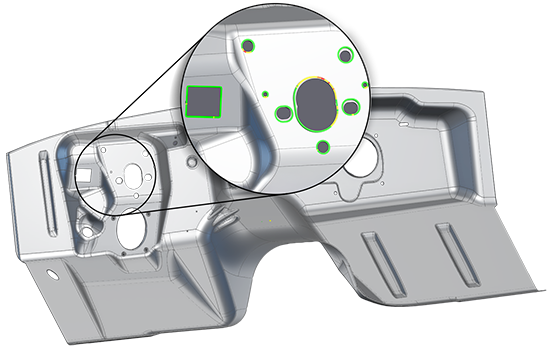

새로운 치수 검사 소프트웨어 모듈은 시트메탈 애드온 기능을 바탕으로 판금 부품의 품질 검사의 측정 반복도와 정밀도를 향상시켜 QC 및 QA 전문가들이 공정상의 문제를 3D 스캔 데이터를 바탕으로 쉽고 빠르게 개선할 수 있도록 해줍니다.
1단계
측정

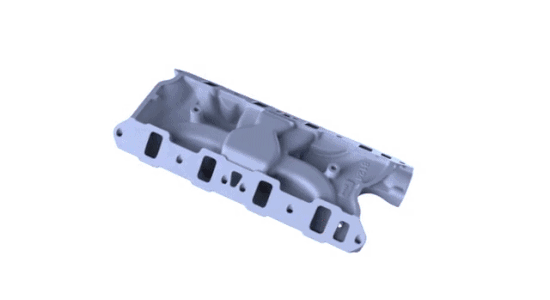

- 치수검사 모듈은 사진 측량, 싱글 포인트 터치 프루빙 및 비접촉 3D 측정(스캔)을 완벽하게 통합하는 측정 환경을 제공합니다.
- - 3D 스캐닝
- - 프로빙
- - 사진 측량
2단계
가져오기

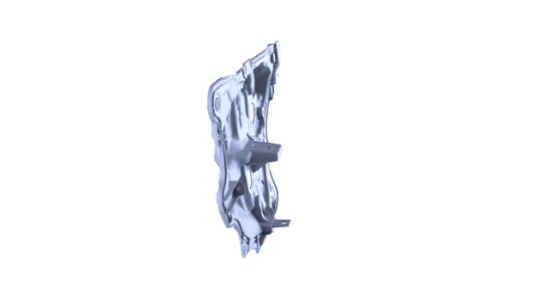

- 치수검사 모듈은 설계 CAD 데이터를 기반으로 기존 3D 모델의 직접 측정 또는 다양한 메쉬를 비교 가능하므로, 제조공정의 결함에 대한 이해도를 높일 수 있습니다.
- - .IGES
- - .STEP
3단계
정렬

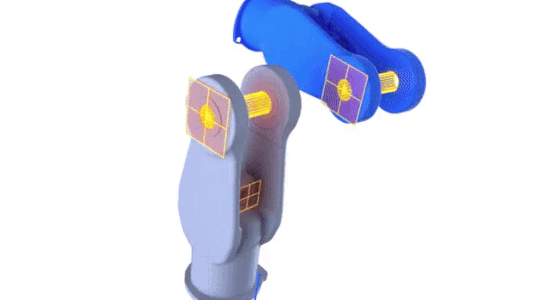

- 검사에 동반되는 공간내 측정 시료의 위치와 방향 감지를 최적화 하고 검사 요구 사항을 반영하는 기능을 탑재하여 보다 정확한 결과를 생성하기 위한 완벽한 정렬 도구의 활용을 극대화 하였습니다.
- - 최적 맞춤
- - 요소 기반(PLP, 포인트 등)
- - 데이텀
- - 참조 포인트 시스템(RPS)
4단계
분석

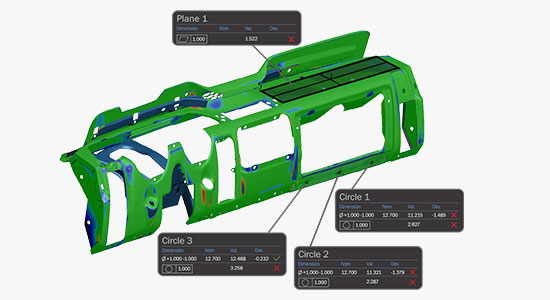

- 정교한 알고리즘과 계산 방법을 내장하고 있는 치수검사 모듈은 간단하면서도 강력한 도구와 기능을 결합하여 검사대상 부품의 특성을 완벽하게 분석합니다.
- - 컬러맵(3D 편차 비교)
- - 기하학적 요소
- - 시트메탈 애드온
- - 단면
- - 캘리퍼
- - GD&T
5단계
3D 보고서

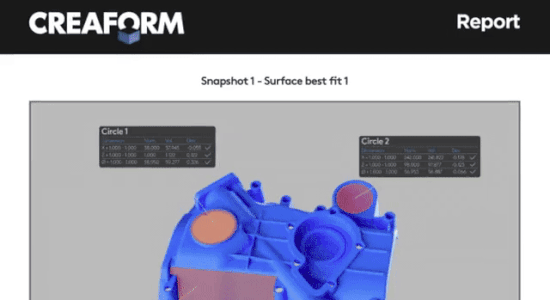

- 치수검사 모듈을 사용하면 다양한 형식의 검사 보고서를 쉽게 작성하고 공유할 수 있습니다.
- - 사용자 정의 가능한 보고서
- - 다양한 형식(PDF, Excel, XLS, CSV)
6단계
반복

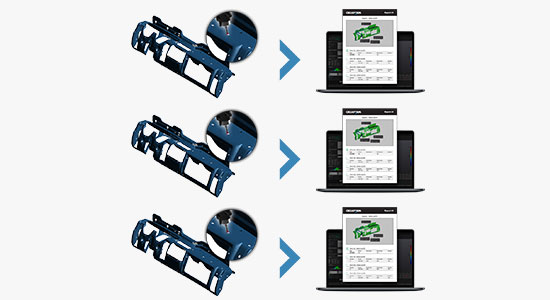

- 반복 검사가 필요한 경우 치수검사 모듈은 최소한의 조작으로 한 파트에서 다음 파트로 빠르게 이동할 수 있습니다.
- - SOLIDWORKS
- - 여러 파트 검사
- - 자동 측정 추출
기능비교
| 구분 | 검사 - 분석 | 검사 - 품질 관리 |
| IGES/STEP CAD 파일 가져오기 | ● | ● |
| 단일 지점 검사 (프로빙, 사전 측량) | ● | |
| 메쉬 검사(스캐닝) | ● | ● |
| 완전한 부품 정렬 도구 세트 | ● | ● |
| 완전한 치수 검사 도구 세트 | ● | ● |
| 보고 도구 세트 | ● | ● |
| 여러 파트 검사 | ● | |
| 2D 및 3D GD&T | ● | |
| 인증 | NIST | NIST |
| 시트메탈 애드온 | ● | ● |
