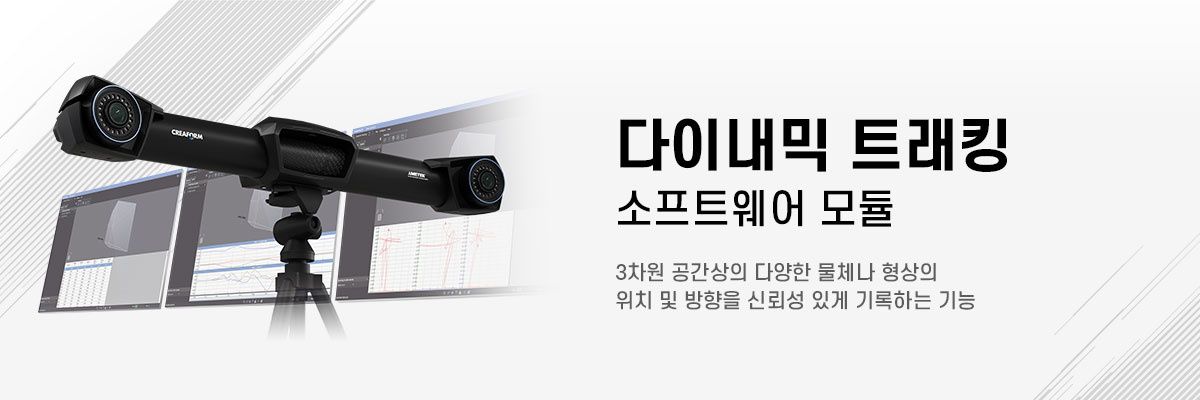

다이내믹 트래킹 소프트웨어 모듈

다이내믹 트래킹 소프트웨어 모듈

공간 및 시간에서 여러 물체를 모니터링하기가 이제 간단하고 쉬워졌습니다!
Creaform Metrology Suite™에 속하는 다이내믹 트래킹은 생산 및 프로세스 엔지니어가 정해진 3D 공간에서 시간의 흐름에 따라 여러 물체의 위치 및 방향을 추적할 수 있도록 도와주는 소프트웨어 모듈입니다. 모든 물체의 기록과 측정을 실시간으로 가능하게 하는 다이내믹 트래킹은 변위를 제어하고, 조립 프로세스및 변형의 편차를 측정할 수 있습니다.

다이내믹 트래킹은 로봇 교정 및 티칭 보정, 복잡한 조립 프로세스 모니터링, 제조 중 공작 기계 위치 오류 및 테스트 중 발생하는 변형 보정을 포함한 다양한 응용분야에 활용이 가능합니다.

주요 요소

  • • 초당 최대 6,600 3D 포인트 속도
  • • 경질 리플렉터 세트에 대해 6의 DOF로 측정(위치 및 방향)
  • • 측정 부피 범위 9.1 ~ 16.6 m3 (320 ~ 586 ft3)
  • • VXelements에서 실시간 곡선 표시
  • • 타사 응용 프로그램과 인터페이스를 위한 API

    • 응용 분야

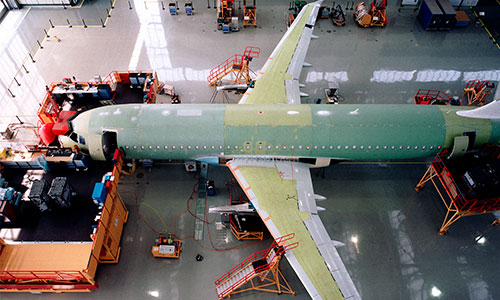

    • 항공우주

      - 어셈블리 제어 및 모니터링
      - 변형 모니터링 (날개, 랜딩 기어 및 타이어)

    • 자동차

      - 구동 파트에서의 움직임 모니터링 (엔진, 배기 및 바퀴)
      - 동적 공정 제어 (도어 및 후드 닫힘)
      - 변형 모니터링 (섀시 및 시트)
      - 충돌 시험 준비 (사전 배치)

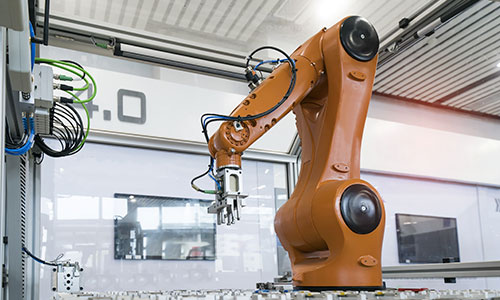

    • 로봇/공학

      - 현장 보정 및 평가
      - 실시간 코스 교정
      - 컴퓨터화된 조립 안내

    기술 사양

    구분 C-Track™ C-Track™|Elite
    9.1 m3 - 16.6 m3 9.1 m3 - 16.6 m3
    측정 속도(초당 리플렉터 수) 최대 6,600 최대 6,600
    반복성 0.013 mm (0.0005 인치) - 0.020 mm (0.0008 인치) 0.010 mm (0.0004 인치) - 0.015 mm (0.0006 인치)
    Volumetric accuracy 0.068 mm (0.0026 인치) - 0.100 mm (0.004 인치) 0.050 mm (0.002 인치) - 0.075 mm (0.003 인치)
