Scan to CAD

VXmodel : SCAN-TO-CAD 소프트웨어 모듈

3D 스캔을 즉시 CAD 모델로 제작
Creaform Metrology Suite™에 속하는 Scan-to-CAD는 스캔 결과물을 후처리 하는 소프트웨어 모듈로 3D 프린팅 작업을 위한 최적화 작업이나, 매쉬를 가공후 설계에 반영하는 작업을 지원 합니다. 또한 Scan-to-CAD를 통해 설계 엔지니어는 3D 데이터를 최종 완성하고 역설계및 제품 개발 워크플로우를 완성 합니다.

메쉬를 빠르게 최적화하고 필요한 모든 기하 정보를 추출하는 작업을 신속히 처리함으로써 설계자와 역설계 엔지니어는 진행 중인 업무 과정으로 빠르게 복귀 할 수 있습니다. 최고의 성능과 완성도 높은 기능의 Scan-to-CAD모듈은 수많은 고객들의 신뢰를 바탕으로 설계 CAD 소프트웨어를 보완할 최고의 솔루션으로 선택되고 있습니다.

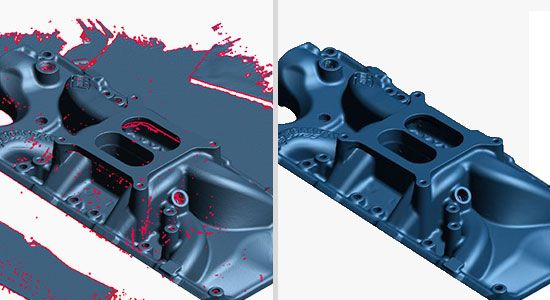

1단계

메쉬 편집

  • Scan-to-CAD는 역설계 또는 3D 프린팅 작업을 위한 최적화 된 3D 스캔 메쉬 및 형상 결과물을 제공합니다.
  • - 메쉬 정리
  • - 구멍 채우기
  • - 메쉬 병합
  • - 메쉬 데시메이션
  • - 메쉬 수밀 처리

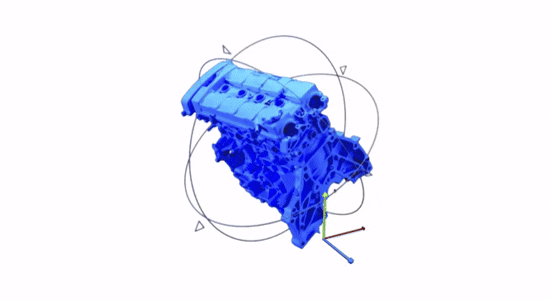

2단계

정렬

  • Scan-to-CAD 얼라인먼트 툴을 사용하면 3D 스캔을 내보내기 전에 좌표계에 정렬된 형상 기반 요소를 추출 및 저장이 가능합니다.
  • - 엔터티 기반 정렬
  • - 베스트 핏 정렬

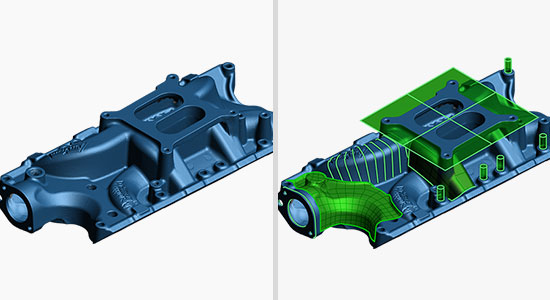

3단계

엔터티 추출

  • Scan-to-CAD를 사용하면 자유곡면 영역의 형상화를 위한 NURBS 작업이 가능하며, 메쉬의 기하학적 요소 추출 작업이 용이하여, 설계 CAD 소프트웨어 작업의 완성도를 높일 수 있습니다.
  • - 자동 표면
  • - 수동 표면
  • - 2D/3D 엔터티
  • - 곡선
  • - 단면

4단계

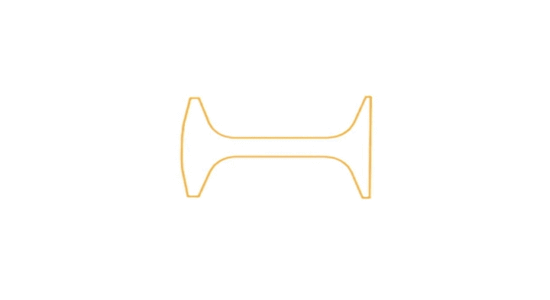

2D 스케칭

  • Scan-to-CAD Pro를 사용하면 설계 단면도와 같은 3D 스캔 데이터에서 2D 스케칭을 빠르고 효율적으로 제작하여 파라메트릭 CAD 모델을 쉽게 구축할 수 있습니다.
  • - 수동 스케치
  • - 스캔 데이터에서 스케치
  • - 자동 피처 생성

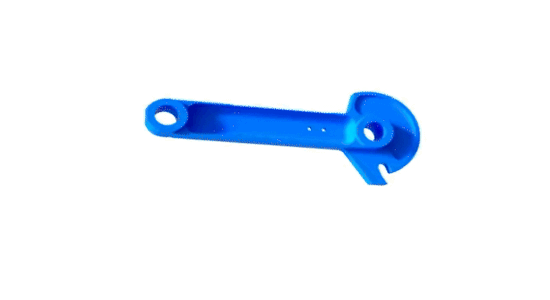

5단계

3D 모델링

  • Scan-to-CAD는 직관적인 도구를 통해 역설계 워크플로우를 간소화하여 경험이 없는 사용자들도 쉽고 정확하게 파라매트릭 솔리드 모델을 생성할 수 있습니다.
  • - 돌출
  • - 회전
  • - 잘라내기

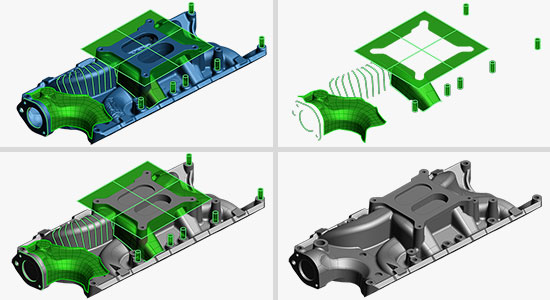

6단계

CAD로 전송

  • Scan-to-CAD는 설계 표준 형식(.iges, .setp, .dxf)을 사용하여 3D 스캔 데이터를 모든 CAD 소프트웨어로 내보낼 수 있도록 합니다. 간단히 오른쪽 마우스 클릭으로 기하학적 요소를 선택적으로 CAD 소프트웨어로 전송하여 직접 사용이 가능합니다.
  • - SOLIDWORKS
  • - Autodesk Inventor
  • - Autodesk Fusion 360
  • - Solid Edge



기능비교

구분 Scan-to-CAD Scan-to-CAD Pro
IGES/STEP CAD 파일 가져오기/내보내기 ● ●
메쉬 편집 도구 ● ●
표면 ● ●
정렬 ● ●
엔티티 생성 ● ●
기본 측정 도구 ● ●
2D 스케칭 ●
3D 모델링 ●
주요 CAD 소프트웨어로 전송 ● ●
