PORTABLE 3D SCANNER
작업 효율성을 최대화시키는 고정밀 휴대용 3D 스캐너를 소개해 드립니다.

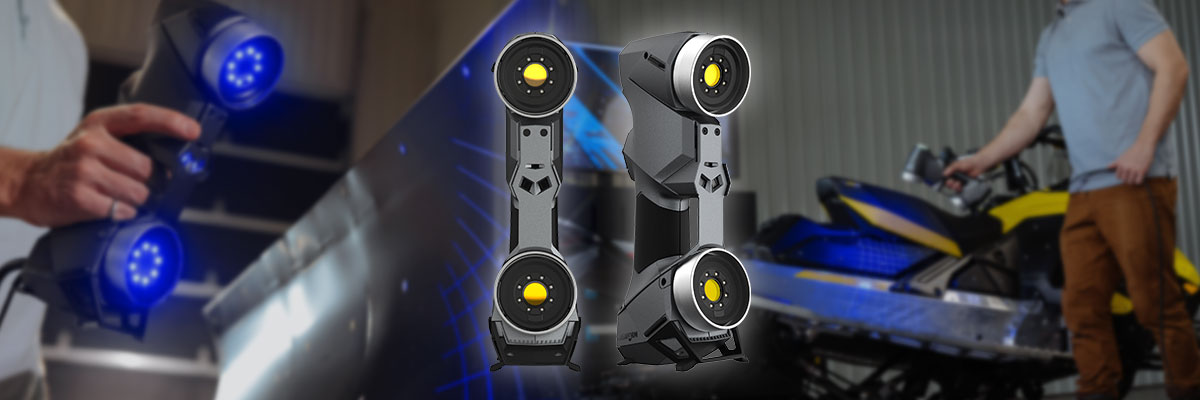

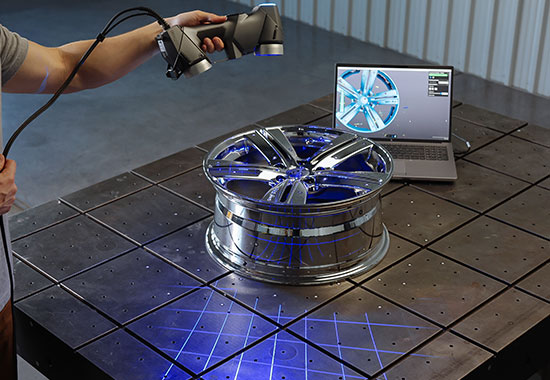

HandySCAN SILVER Series
NEW 한층 업그레이드된 산업용 휴대용 3D 스캐너: HandySCAN SILVER Series

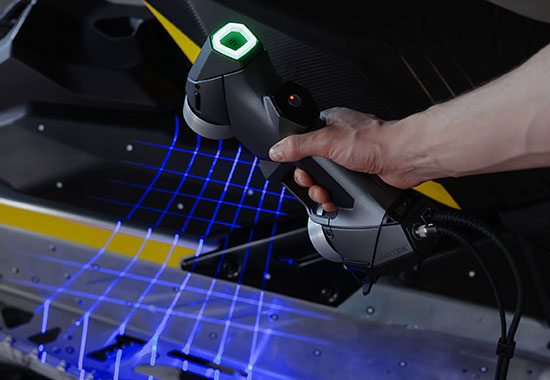

현재 사용자만 5,000명 이상! HandySCAN 3D 검증된 특허 기술 보유! 블루 레이저로 업그레이드!
HandySCAN SILVER 시리즈는 휴대용 고정밀 3D 스캐너의 산업 표준인 HandySCAN 3D 라인업 중 하나입니다. 입증되고 신뢰할 수 있는 이 특허 기술은 모든 위치의 복잡한 표면에서 3D 치수를 매우 높은 정확도와 반복성으로 측정합니다.
HandySCAN SILVER 시리즈는 제품 개발을 개선하고 시장 출시 기간을 단축하며 개발 비용을 절감할 수 있는 강력하고 신뢰할 수 있는 방법을 찾고 있는 기술 혁신가와 엔지니어링 전문가의 요구를 충족하도록 최적화되었습니다.
HandySCAN SILVER Series 제품
- HandySCAN SILVER
- 비용 대비 최고의 가치를 제공하는 검증된 특허 기술을 통해 모든 사용자가 어느 위치에서든 복잡한 표면의 매우 정확하고 반복 가능한 3D 측정이 가능합니다.
- HandySCAN SILVER | Elite™
- 더 높은 측정 정확도, 싱글 레이저 라인 추가로 측정물 안쪽 좁고 깊은 부분까지 원활한 3D 측정이 가능합니다.
CREAFORM HANDYSCAN SILVER SERIES
정확도
- - 정확도 : 최대 0.030 mm
- - 공간 정확도 : 0.020 ± 0.060 mm/m
- - 높은 반복성 및 추적 가능한 인증서
- - 다이나믹 레퍼런싱 기능 : 스캐너와 부품 모두 스캔 중에 자유롭게 움직여도 정확한 고품질 스캔 가능
- - 정확하고 신뢰할 수 있는 측정 결과 : 측정 설정 품질과 사용자의 경험 수준에 관계없이 일관된 결과 제공
CREAFORM HANDYSCAN SILVER SERIES
입증되고 신뢰할 수 있는 기술
- - 가격 대비 최고의 성능
- - 북미에서 설계 및 제조
- - 전 세계 5,000명 이상의 사용자 보유
- - 글로벌 엔지니어 및 기술팀이 지원
CREAFORM HANDYSCAN SILVER SERIES

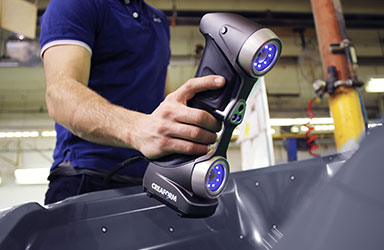

간편한 휴대성

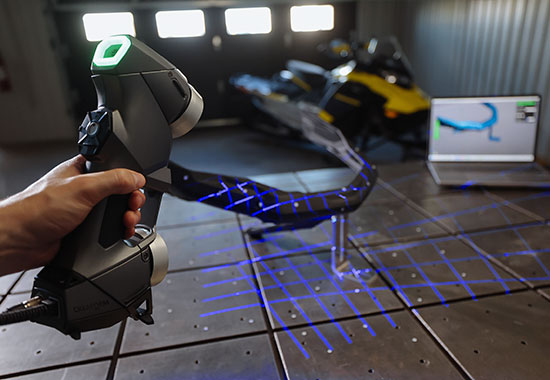

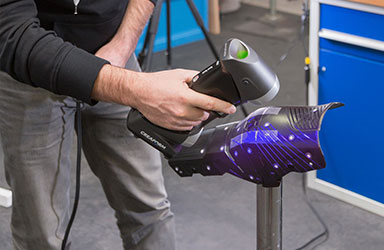

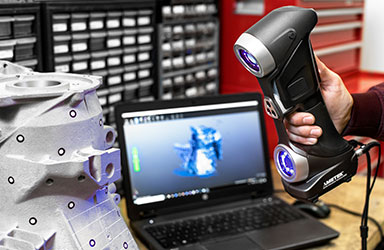

- - 독립형 장치 : 광학식 리플렉터에 삼각 측량을 사용하여 부품과의 상대적 위치를 결정하므로 작동을 위한 삼각대나 외부 추적 장치가 필요하지 않음
- - 가벼운 무게 : 0.94kg, 휴대용 케이스에 들어가는 작은 크기
- - 다이나믹 레퍼런싱을 통한 자체 위치 조정

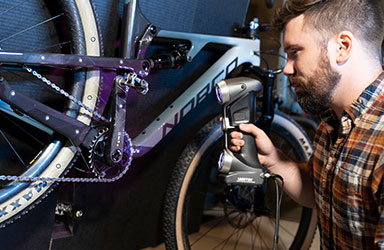

- - 휴대형 스캐닝 장비 : 사내 또는 현장 모든 환경조건에서 사용 가능
- - 빠른 셋업 : 2분 이내 스캐닝 준비 완료
CREAFORM HANDYSCAN SILVER SERIES
편의성과 다용도성
- - 사용자 중심 : 사용자의 숙련도에 관계없이 단시간내 사용법 익힐 수 있음
- - 넓은 활용 범위 : 부품 크기, 복잡성, 재질 또는 색상에 관계없이 다양한 물체 스캔 가능
- - 플러그 앤 플레이
- - 간단한 사용자 인터페이스와 실시간 스캐닝 디스플레이
- - 복잡한 형상과 재질에 대한 완벽한 스캐닝
- - 모든 형태, 다양한 크기의 제품 측정을 위한 하나의 장비
적용분야
-
품질관리
- 초도품 검사(FAI)

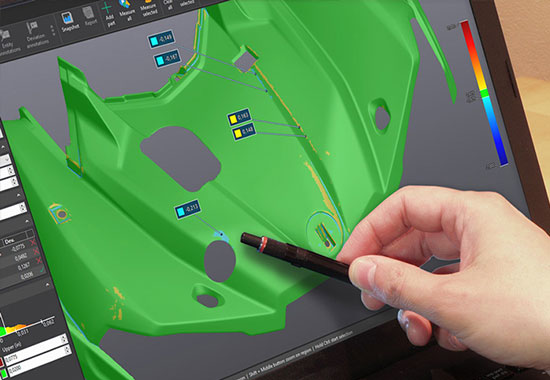

- 부품 CAD 검사
- 공급업체 품질검사
-
CAD 설계
- 3D 스캔 to CAD
- 역설계(설계 의도 파악)
- 포장 디자인 -
교체 / 재활용
- 개발중인 교체 / 재활용 부품에 대한 역설계
- 복잡한 조립품의 분해 / 해체 준비 -
툴링 설계
- 금형, 고정장치, 지그 및 패턴의 역설계
- 준공 툴링 측정값 반영을 위한 CAD 파일 업데이트
- 툴링 검증 / 검사 -
조립 / 생산
- 가상조립
- 툴 / 로봇 경로 프로그래밍
- 가공 전 부품 평가 -
프토토타이핑
- 쾌속 성형 / 제조
- CAD 파일에 프로토타입 수정 사항 통합
- 프로토타입 검사 -
테스트, 시뮬레이션 및 분석
- 유한 요소 분석(FEA)
- 인터페이스 분석
- 구조 변형, 지오메트리 분석 -
요구사항 및 사양
- 경쟁업체 제품 분석
- 제품 환경 또는 연결 / 주변 부품의 측정
- 부품 시장 또는 맞춤형 장비를 위한 기존 제품의 측정 -
개념 설계
- 클레이 모델 측정 / 역설계
- 모델 및 실물크기 모형 측정 / 역설계
- 스타일링 및 심미성 -
개념 성형
- CAD 파일에 프로토타입 수정 사항 통합
- 양식 연구, 개념 증명 프로토타입
- 인체공학적 프로토타입 -
문서화
- 부품 / 툴링의 중공 문서화
- 마케팅 프리젠테이션, 3D교육 시스템, 기능성 게임
- 디지털 아카이브 -
유지보수, 수리 및 정비(MRO)
- 마모 및 찢김 분석
- 맞춤형 수리 / 수정
- 유지보수 전 부품 / 툴링의 준공 문서화

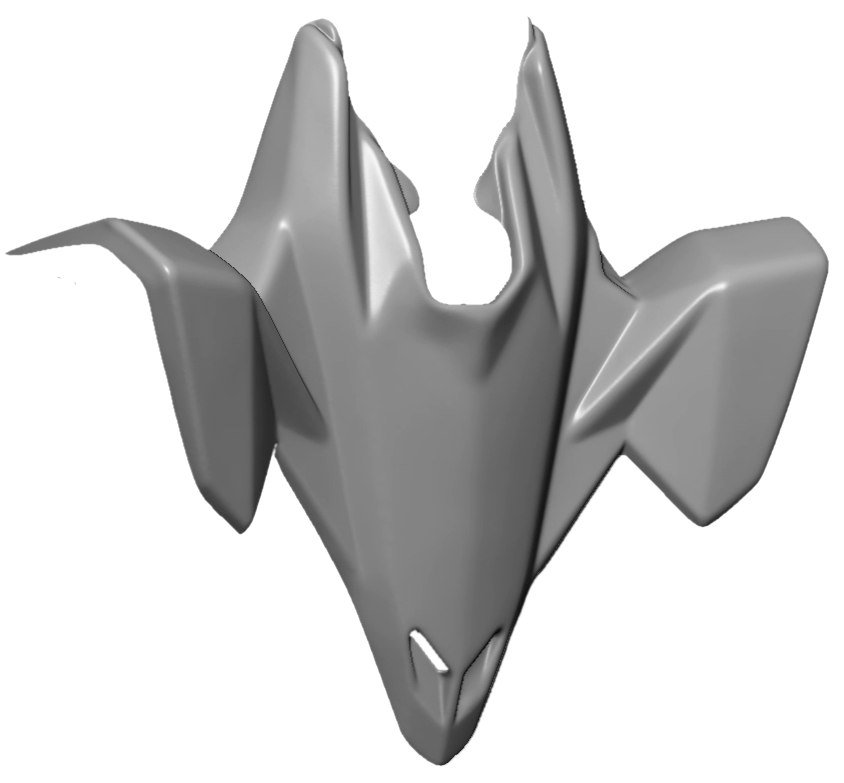

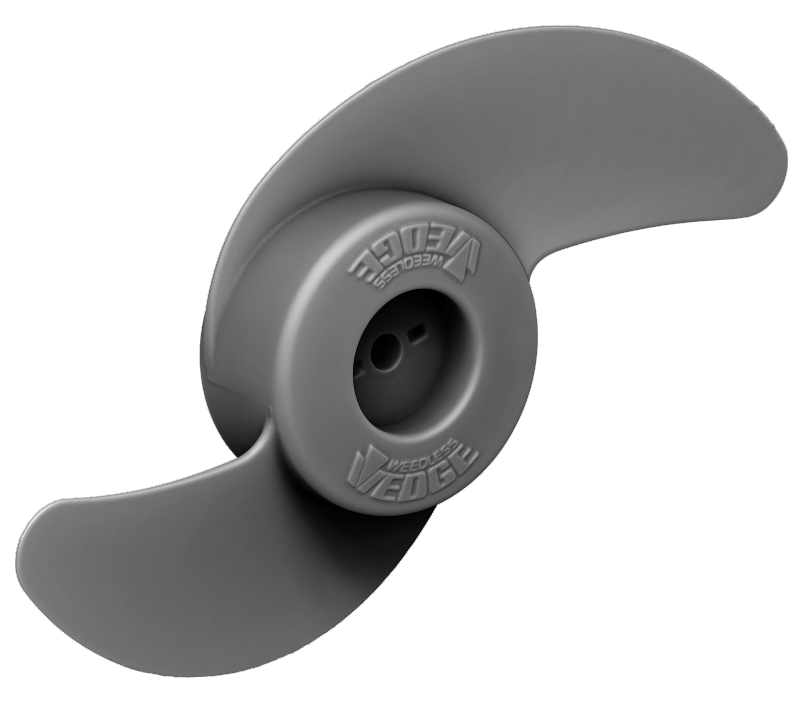

갤러리
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HANDYSCAN SILVER SERIES SPECIFICATION
| PRODUCT | HandySCAN SILVER™ | HandySCAN SILVER™ | Elite | ||
| Accuracy | Up to 0.040 mm | Up to 0.030 mm | ||
| Volumetric Accuracy (based on part size) |
0.020 mm + 0.100 mm/m (0.0008 in + 0.0012 in/ft) |
0.020 mm + 0.060 mm/m (0.0008 in + 0.0007 in/ft) |
||
| Volumetric Accuracy with MaxSHOT Next™ | Eilte | 0.020 mm + 0.015 mm/m | |||
| Measurement Capabilities (at a working distance of 0.3m) |
pin | 1.00 mm | ||
| hole | 1.50 mm | |||
| step | 0.03 mm | |||
| wall | 0.75 mm | |||
| Measurement Resolution | 0.030 mm | |||
| Mesh Resolution | 0.200 mm | |||
| Measurement Rate | 800,000 measurements/s | |||
| Light source | 14 blue laser lines | 14 blue laser lines (+ 1 extra line) |
||
| Working Distance | 200 to 450 mm | |||
| Depth of field | 250 mm | |||
| Part Size Range (recommended) | 0.05 - 4m | |||
| Software | VXelements™ | |||
| Output Formats | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf | |||
| Compatible software | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) | |||
| Weight | 0.94 kg | |||
| Dimensions (L×W×H) |
79 x 142 x 288 mm | |||
| Connection standard | 1 X USB 3.0 | |||
| Operating Temperaturetange | 5-40°C | |||
| Operating Humidity Range (non-condensing) |
10-90% | |||
| Cerifications | EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE | |||
| Patents | CA 2,600,926, CN 200680014069.3, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 15/114,563, CN 201580007340X | |||
