PORTABLE 3D SCANNER
작업 효율성을 최대화시키는 고정밀 휴대용 3D 스캐너를 소개해 드립니다.
HandySCAN PRO Series
NEW역설계 워크플로우를 빠르게 연결하는 전문가용 3D 스캐너, HandySCAN PRO Series
3D 스캔부터 CAD 모델링까지 효율적으로 연결하는 Scan-to-CAD 솔루션
HandySCAN 3D | PRO Series는 제품 개발, 역설계, 제조 현장의 3D 측정 작업을 위해 설계된 전문가용 휴대용 3D 스캐너입니다. 고성능 레이저 스캔과 Scan-to-CAD Pro 소프트웨어를 함께 제공해 실제 부품의 형상 데이터를 빠르게 취득하고, CAD 및 3D 프린팅에 활용 가능한 모델로 효율적으로 전환할 수 있습니다. 복잡한 형상과 다양한 표면 조건에서도 안정적인 측정 결과를 제공하며, 제품 개발 기간 단축과 설계 변경 업무 효율 향상에 적합합니다.
HandySCAN PRO Series 제품
HandySCAN PRO™
역설계와 제품 개발을 위한 Scan-to-CAD Pro 소프트웨어가 포함된 전문가용 휴대용 3D 스캐너입니다.
- 정확도Up to 0.030 mm
- 공간 정확도0.020 mm + 0.060 mm/m
- 측정 속도1,200,000 measurements/s
- 광원23 blue laser lines
- 작업 거리250 - 450 mm
- 권장 측정 대상0.05 - 4 m
이런 측정 환경에 적합합니다
HandySCAN PRO Series는 3D 스캔 데이터를 빠르게 CAD 모델로 전환해야 하는 역설계, 제품 개발, 제조 현장 측정에 적합합니다.
역설계
실물 부품을 스캔해 CAD 설계 데이터로 빠르게 전환
제품 개발
프로토타입과 기존 부품 데이터를 설계 개선에 활용
치수 검증
스캔 데이터와 CAD 모델을 비교해 형상 편차 확인
현장 스캔
외부 트래커 없이 생산 현장과 실험실에서 유연하게 사용
CREAFORM HANDYSCAN PRO SERIES
정확한 측정과 섬세한 디테일 구현
HandySCAN 3D | PRO Series는 복잡한 형상의 부품도 안정적으로 측정할 수 있도록 설계된 전문가용 3D 스캐너입니다. 다이내믹 레퍼런싱 기능을 통해 셋업 조건이나 사용자 숙련도에 따른 영향을 줄이고, 다양한 표면과 환경에서도 정밀한 3D 데이터를 확보할 수 있습니다.
- 최대 0.030 mm 정확도의 전문가용 3D 측정 지원
- 0.020 mm + 0.060 mm/m 공간 정확도로 부품 크기에 따른 오차 관리
- 고해상도 스캔 데이터로 미세 형상과 복잡한 디테일 포착
- 다이내믹 레퍼런싱으로 현장 환경에서도 안정적인 측정 가능
CREAFORM HANDYSCAN PRO SERIES
스캔 데이터에서 CAD 모델까지 빠른 전환

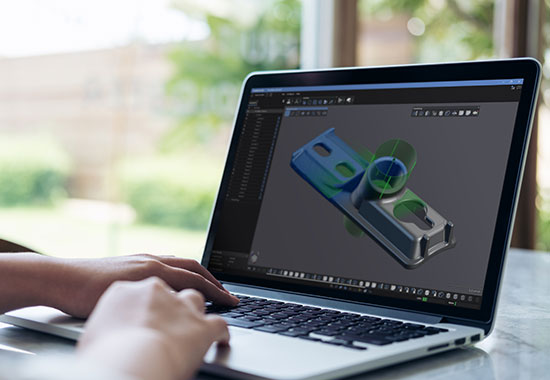

PRO Series는 Scan-to-CAD Pro 소프트웨어와 함께 제공되어 3D 스캔 데이터를 CAD 모델링 작업으로 빠르게 연결합니다. 스캔 파일의 고급 처리, 형상 추출, 스케치 및 모델링 도구를 활용해 역설계 작업 시간을 줄이고, 원본 스캔 데이터와 CAD 모델을 비교하며 설계 정확도를 검증할 수 있습니다.
- Scan-to-CAD Pro 포함으로 역설계 워크플로우 효율 향상
- 복잡한 표면과 형상을 빠르게 처리하는 3D 스캔 데이터 처리 기능
- 스케치 및 모델링 도구를 통한 CAD 모델 생성 지원
- 실시간 CAD 편차 분석으로 모델 검증 작업 간소화
CREAFORM HANDYSCAN PRO SERIES
검증된 기술과 합리적인 성능 가치
HandySCAN PRO Series는 오랜 기간 현장에서 검증된 Creaform의 휴대용 3D 스캐닝 기술을 기반으로 합니다. 전문가용 성능과 직관적인 사용성을 함께 제공해, 3D 스캐닝을 처음 도입하는 제조 현장에서도 역설계와 제품 개발 업무에 빠르게 활용할 수 있습니다.
- 검증된 레이저 3D 스캐닝 기술 기반의 안정적인 성능
- 성능 대비 합리적인 도입 가치를 제공하는 전문가용 장비
- 직관적인 인터페이스로 3D 스캔 업무 진입 장벽 완화
- 글로벌 기술 지원과 고객 지원 체계 활용 가능
CREAFORM HANDYSCAN PRO SERIES
현장과 실험실을 오가는 휴대성
HandySCAN PRO Series는 삼각대나 외부 트래킹 시스템 없이 사용할 수 있는 독립형 휴대용 3D 스캐너입니다. 컴팩트한 크기와 920 g의 경량 설계로 이동이 쉽고, 스캐너와 측정 대상이 움직이는 환경에서도 유연하게 스캔할 수 있습니다.
- 920 g 경량 설계로 장시간 작업 부담 감소
- 외부 트래커 없이 사용 가능한 셀프 포지셔닝 방식
- 2분 이내 빠른 설정으로 현장 투입 시간 단축
- 실험실과 생산 현장 모두에서 활용 가능한 휴대성
적용분야
역설계
- 실물 부품의 3D 스캔 to CAD
- 기존 부품의 설계 데이터화
- 단종 부품 및 교체 부품 제작 지원
제품 개발
- 프로토타입 형상 검토
- 설계 변경 사항 CAD 반영
- 제품 개발 기간 단축
품질검사
- CAD 대비 형상 편차 확인
- 치수 검증 및 검사 리포트 작성
- 제조 품질 개선
교육 및 연구
- 3D 측정 실습 교육
- 연구용 형상 데이터 취득
- 디지털 아카이브 구축
장비 도입 이후에도 안정적인 성능을 유지하세요
캘리브레이션, 수리, 소프트웨어 업데이트 및 기술 지원까지 Creaform 고객 케어 서비스를 통해 장비를 지속적으로 관리할 수 있습니다.
역설계와 제품 개발에 적합한 3D 스캐너가 필요하신가요?
측정 대상, CAD 활용 목적, 정확도 요구 수준에 맞춰 HandySCAN PRO Series의 적합한 도입 방향을 안내해드립니다.
HANDYSCAN PRO SERIES SPECIFICATION
| PRODUCT | HandySCAN PRO™ | |
| Accuracy | Up to 0.030 mm | |
| Volumetric Accuracy (based on part size) | 0.020 mm + 0.060 mm/m | |
| Volumetric Accuracy with MaxSHOT Next™ | Elite | 0.030 mm + 0.015 mm/m | |
| Measurement Capabilities (at a working distance of 0.35 m) | Pin | 1.000 mm |
| Hole | 1.500 mm | |
| Step | Up to 0.030 mm | |
| Wall | 0.750 mm | |
| Measurement Resolution | 0.025 mm | |
| Mesh Resolution | 0.100 mm | |
| Measurement Rate | 1,200,000 measurements/s | |
| Light Source | 23 blue laser lines | |
| Scanner Controls | Touchscreen display | |
| Working Distance | 250 to 450 mm | |
| Depth of Field | 200 mm | |
| Part Size Range (recommended) | 0.05 - 4 m | |
| Software | Creaform.OS / Creaform Metrology Suite / Scan-to-CAD Pro | |
| Output Formats | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf | |
| Compatible Software | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) | |
| Weight | 920 g | |
| Dimensions (L×W×H) | 79 x 150 x 304 mm | |
| Connection Standard | 1 X USB 3.0 | |
| Operating Temperature Range | 5-40°C | |
| Operating Humidity Range (non-condensing) | 10-90% | |
| Certifications | EC Compliance, IP50, WEEE | |
