PRODUCT BROCHURE

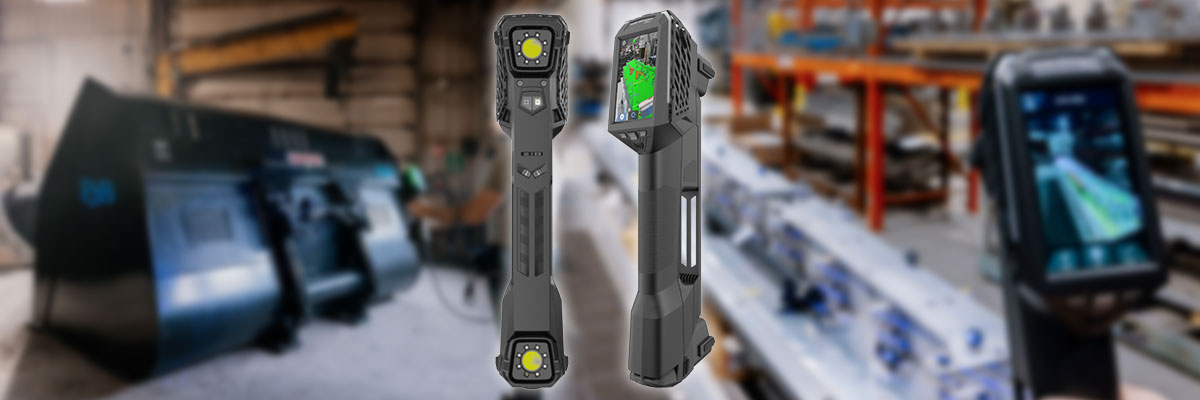

HandySCAN 3D™ MAX Series
대형 부품 계측에 최적화된
휴대용 고정밀 3D 스캐너
HandySCAN 3D MAX 시리즈는 크고 복잡한 부품을 현장에서 정밀하게 측정할 수 있도록 설계된 휴대용 3D 스캐너입니다.
내장형 화면과 모빌리티 키트를 기반으로 케이블 제약을 줄이고, 대형 부품 주변을 자유롭게 이동하며 실시간으로 스캔 결과를 확인할 수 있습니다.
대형 부품 측정을 위한 자유롭고 직관적인 3D 스캐닝
HandySCAN 3D MAX 시리즈는 대형 구조물, 중장비 부품, 자동차 차체, 항공우주 구조물 및 에너지 설비처럼
크고 복잡한 대상의 형상을 빠르게 획득할 수 있도록 설계되었습니다.
별도의 고정 설치 없이 측정 대상 주변을 자유롭게 이동할 수 있으며, 현장 환경에서도 계측 등급의 정확도를 제공합니다.
빠른 데이터 취득과 실시간 3D 시각화, 사용자 가이딩 기능을 결합하여 Scan-to-Report 작업 흐름을 간소화합니다.
이를 통해 품질관리 및 품질보증 업무의 검사 시간을 줄이고, 대형 부품 측정 과정의 생산성과 작업 효율을 높일 수 있습니다.
HandySCAN 3D MAX Series 주요 특징
|
01
대형 부품 측정
최대 15m 크기의 대형 부품과 복잡한 구조물을 효율적으로 측정할 수 있습니다.
|
02
무선 작업 환경
모빌리티 키트와 내장 화면으로 케이블 제약을 줄이고 자유롭게 이동하며 스캔할 수 있습니다.
|
03
실시간 3D 시각화
4.3인치 터치스크린을 통해 스캔 상태와 측정 결과를 실시간으로 확인할 수 있습니다.
|
04
계측 등급 정확도
대형 부품 검사와 제품 개발에 필요한 신뢰도 높은 3D 측정 데이터를 제공합니다.
|
주요 활용 분야
대형 부품 품질검사
제품 개발
역설계
비파괴검사
자동차 및 운송
항공우주
중장비
에너지 설비
직관적인 3D 측정 소프트웨어
|
Creaform.OS™
FARO CREAFORM 시스템과 연동되는 통합 운영 소프트웨어로,
직관적인 인터페이스와 내장 콘텐츠, 학습 튜토리얼을 제공하여 사용자의 빠른 적응과 효율적인 측정 작업을 지원합니다.
|
Creaform Metrology Suite™
Scan-to-CAD, 치수 검사, 자동화 및 다이나믹 트래킹 등
다양한 계측 작업에 활용할 수 있는 응용 소프트웨어 모듈을 제공합니다.
|
HandySCAN 3D MAX Series 기술 사양
| 구분 |
HandySCAN MAX EVO™ |
HandySCAN MAX EVO Elite™ |
| 정확도 |
0.150mm |
0.075mm |
| 체적 정확도 |
0.150mm + 0.020mm/m |
0.075mm + 0.010mm/m |
| 광원 |
블루 레이저 라인 38개 + 레이저 포인터 |
| 스캐너 컨트롤 |
4.3인치 터치스크린 디스플레이 + 물리 버튼 |
| 포토 카메라 |
12MP, AR 지원 |
| 고급 소프트웨어 기능 |
해당 없음 |
포함 |
| 작업 거리 |
0.45~1.60m |
0.30~2.50m |
| 권장 측정 대상 크기 |
1~10m |
1~15m |
| 무게 |
1.28kg |
※ 측정 성능은 측정 대상, 표면 상태, 작업 거리 및 측정 환경에 따라 달라질 수 있습니다.
※ MAX EVO Elite의 고급 소프트웨어 기능에는 실시간 편차 표시를 지원하는 AR 컬러맵 시각화 및 QR 코드 판독 기능이 포함됩니다.
HandySCAN 3D MAX Series 브로셔 전체 보기
제품의 상세 기능과 전체 기술 사양은 게시글 하단의
첨부파일 PDF에서 확인하실 수 있습니다.
