API vProbe

휴대형 프로브 : vProbe

vProbe는 휴대용 접촉 측정 프로브로 비가시영역 측정 시 레이저 트래커의 필수 측정 부속장치입니다.

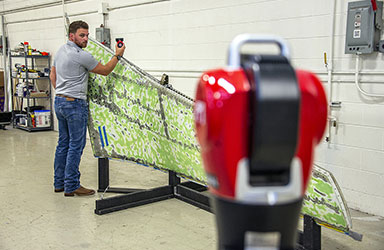

Radian Laser Tracker와 함께 정밀한 접촉 측정 및 검사에 사용됩니다. 수직/수평 듀얼 프로브를 장착할 수 있어 복잡하고 접근하기 어려운 위치에서도 프로빙 작업을 효율적으로 할 수 있습니다.


주요 활용분야

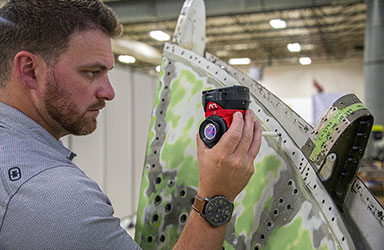

인체공학적 설계의 소형경량 API vProbe™ 휴대용 무선 접촉식 프로브를 사용하면 SMR로 측정할 수 없는 복잡한 형상 또는 부품 피쳐의 빠르고 정확한 측정이 가능하며 휴대용-암보다 더 다양한 형상과 크기의 대형 부품을 측정할 수 있습니다.
수직/수평 듀얼 프로브 장착, 토글 스위치 및 LED를 통해 부품 내부, 뒤 또는 아래에서 빠르고 편리하게 측정할 수 있습니다. 다이내믹 프로빙 기능은 6시간 사용이 가능한 내장 배터리로 실시간 측정이 가능합니다. 최대 500mm의 스타일러스를 장착할 수 있습니다. vProbe는 Radian Pro, Radian Plus 트래커와 함께 사용됩니다.

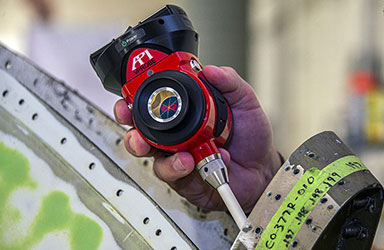

  • 복잡한 형상 프로빙

    소형 경량 인체공학적 설계의 휴대용 경량 무선 프로브로 레이저 트래커로 직접 측정할 수 없는 크고 복잡한 부품의 형상 및 깊이 등을 측정할 수 있습니다.

  • 탁월한 휴대성

    vProbe는 SMR을 이용해 레이저 트래커로 직접 측정할 수 없는 비가시영역 좌표 측정 기능을 수행합니다.

  • 실시간 측정

    실시간 측정을 통해 빠르고 편리한 측정 및 검사가 가능합니다.

vProbe 기능 및 장점

  • 인체 공학적 설계

    vProbe는 인체공학적 경량 설계로 긴 프로빙 측정 시 작업자의 작업 피로도를 낮춰줍니다.

  • 넓은 측정범위

    vProbe는 성능 저하를 최소화하면서 최대 40미터 반경의 넓은 측정 범위를 자랑합니다.

  • 동적 스캐닝

    즉각적이고 신속한 실시간 측정을 지원합니다.

  • 소형·경량 디자인

    소형·경량으로 Radian 레이저 트래커 케이스에 들어가 있어 보관, 운송이 용이합니다.

  • 진정한 무선 휴대성

    당사의 프로브는 무선 기술과 내장 배터리를 사용하여 한 번 충전으로 최대 6시간 동안 연속 측정이 가능합니다.

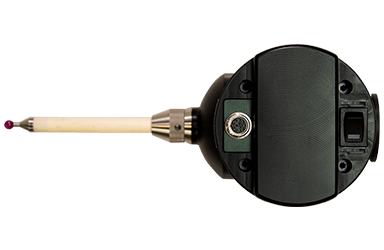

  • 다양한 스타일러스 옵션

    다양한 스타일러스 지원하며, 다양한 크기의 팁과 50mm에서 500mm까지 스타일러스 사용 가능합니다.

  • 작업 유연성

    수직/수평 듀얼 스타일러스, 시인성 높은 LED 표시와 스타일러스 토글 스위치를 통해 쉽고 빠른 측정 작업이 가능합니다.

vProbe 기술사양

항목 사양
추적 반경 최대 80m (무선 익스텐더 사용 시)
무선 주파수 2.4 GHz
리튬-이온 배터리 6시간 이상 동작
무게 0.68 kg

프로빙 정밀도: 150mm 실제 스탠드 오프(100mm 스타일러스 사용*)
7M 15M 15M 이상
3D 포인트측정 불확도 (3DU) ∓ 75 μm ∓ 115 μm ∓ 40 μm + ∓ 5 μm/m
공간거리측정 불확도 (SLU) ∓ 50 μm ∓ 85 μm ∓ 10 μm + ∓ 5 μm/m
구반경측정 불확도 (RU) ∓ 30 μm ∓ 40 μm ∓ 10 μm + ∓ 2 μm/m
  • *이 값은 검증된 스케일 바와 기기의 기대 성능 간의 최대 허용 오차(MPE)를 나타냅니다.
  • *더 긴 스타일러스 사용 가능 – 정확도는 길이에 따라 다릅니다
프로빙 정밀도: 100mm 실제 스탠드 오프(50mm 스타일러스 사용*)
7M 15M 15M 이상
3D 포인트측정 불확도 (3DU) ∓ 55 μm ∓ 100 μm ∓ 30 μm + ∓ 5 μm/m
공간거리측정 불확도 (SLU) ∓ 40 μm ∓ 85 μm ∓ 10 μm + ∓ 5 μm/m
구반경측정 불확도 (RU) ∓ 20 μm ∓ 40 μm ∓ 10 μm + ∓ 2 μm/m
  • *이 값은 검증된 스케일 바와 기기의 기대 성능 간의 최대 허용 오차(MPE)를 나타냅니다.
  • *더 긴 스타일러스 사용 가능 – 정확도는 길이에 따라 다릅니다


  • 3D 포인트 불확도(3DU)

    3DU 는 vProbeTM (일정 방향)으로 측정한 측정점과 기준값 사이의 편차입니다

  • 공간 길이 불확도(SLU)

    SLU 는 vPROBETM (일정 방향)으로 측정한 측정길이와 기준값 사이의 편차입니다.**

  • 공간 반경 불확도 (RU)

    RU는 측정된 구의 반지름과 기준값 사이의 편차입니다. 기준구의 반경이 10mm에서 50mm 사이인 경우**

  • 측정 단위 사양

    3DU, SLU 및RU는 레이저 트래커와 측정면 사이의 거리와 함수관계를 갖습니다.

    • **기준값은 레이저 트래커에 의해 설정됩니다.
