기술, 혁신, 진보에 의존하고 있음에도 불구하고
성공을 거두고 있는 산업과 제조 공정이 있습니다.
바로, 수로 시스템 제조업체와 같은 인프라 회사인데요.
오늘은 수로 인프라를 구축하기 위해 3D 스캐닝을
활용하는 사례를 살펴보도록 하겠습니다!
"수로 인프라 구축"
한 번에 도시의 기존 수도 본관을 교체하기 위해
거리를 찢는다는 것은 비합리적일 것입니다.
따라서 Saint-Gobain PAM Canalisation과 같이
오랜 전통과 전문 지식을 갖춘 회사는 최첨단 기술을
사용하여 레거시 금형 툴링을 유지하고
내구성 있는 수로 인프라를 구축 및 수리합니다.
Société anonyme des hauts-fourneaux etfounderies de Pont-à-Mousson (PAM)은
이제 Saint-Gobain(생고뱅) 그룹의 일부가 되었는데요.
1856년에 설립된 PAM은 최근 창립 160주년을 맞이했지만,
원자재 가격이 급격하게 상승하는 가운데에도
정복, 혁신, 산업적 견고함의 정신을 바탕으로 여전히 발전을 추구하고 있습니다.
그들의 틈새시장은 수로, 위생 및 산업 응용 분야를 위한
연성 주철 배관(이전의 회선철)입니다.
오늘날 Saint-Gobain PAM Canalisation이
직면한 과제 중 하나는 기술적 격차를 메우는 것입니다.
도로 시스템용 플레이트를 제조하는 데 사용되는
3D 설계 파일이 없는 오래된 금형 툴링을 스캐닝하는 것입니다.
툴링의 수명이 가까워짐에 따라 원래 설계만큼
신뢰할 수 있는 디지털 버전을 얻는 것이
서비스와 운영의 연속성을 보장하는 데 가장 중요했는데요.
여기서 Creaform 장치와 서비스는
문제 해결에 중요한 역할을 했습니다.

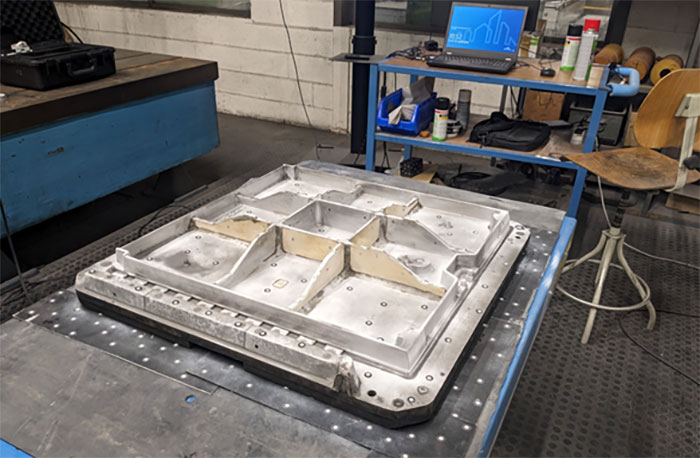

오래된 툴링 교체, 스캔 준비 완료
"하드웨어 및 소프트웨어의 생태계: 성능, 안정성 및 사용 편의성"
생산 현장에 Creaform 솔루션을 구현하기 전에
Saint-Gobain PAM Canalisation은 기존 측정 시스템과
좌표 측정 기계(CMM)에 의존했습니다.
대부분의 경우 시간이 많이 걸리는 프로세스는
비효율적이어서 결국 측정하고 재설계할 툴링이
제대로 맞지 않는 결과를 낳았습니다.
부품의 복잡성을 고려하여 대체 솔루션은
뛰어난 성능을 보여야 하고, 빠르고 안정적이며
다양한 상황과 환경에서 사용하기 쉬워야 했습니다.
또한 PAM은 계측 및 품질 관리를 위해 Artec(아텍)의
Geomagic Design X 및 Control X 소프트웨어를 사용하기 때문에
측정, 리버스엔지니어링 및 QC 프로세스를 간소화할
하드웨어 및 소프트웨어 생태계를 조립해야 했습니다.

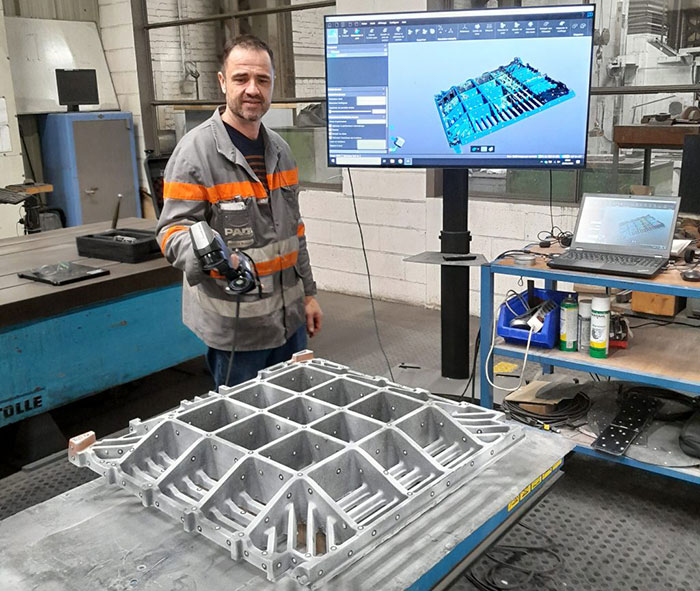

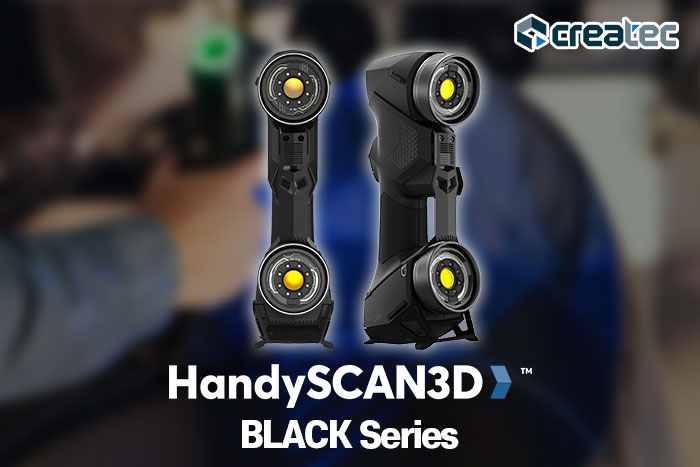

"크레아폼 3D스캐너 HandySCAN Black Series(핸디스캔 블랙 시리즈)"
이에 먼저 Creaform의 핸디형 3D스캐너인
HandySCAN 3D 스캐너가 포함된 턴 테이블과
75인치 모니터를 갖춘 방을 마련했습니다.
그런 다음 실내 및 실외(품질 관리, 유지 관리, 생산)의
용이성을 위해 휴대용 PC를 사용하고 렌더링 및
처리에 적합한 소프트웨어를 실행했습니다.
따라서 설계 및 품질 담당자는 스캐너와 소프트웨어
작동에 대한 적절한 교육을 받았습니다.
거의 모든 PAM 부서는 밀폐된 공간, 작업장, 작업 현장 등
필요에 따라 3D 스캐닝 서비스를 요청할 수 있습니다.

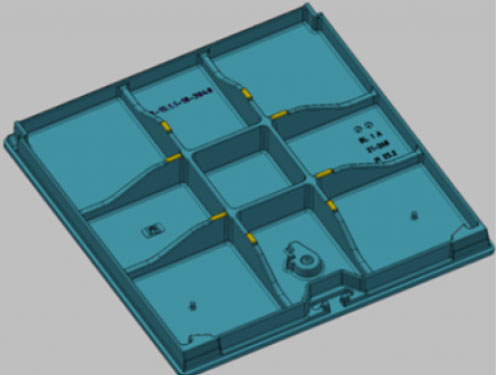

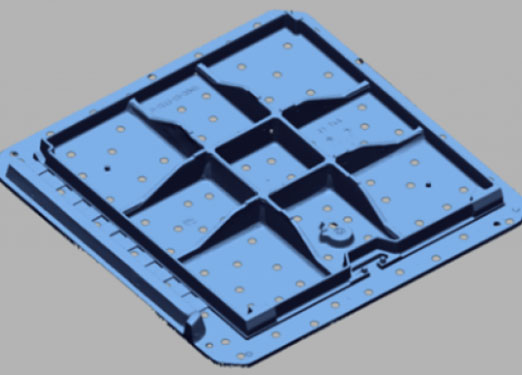

HandySCAN 3D|BLACK 스캐너와 Design X 소프트웨어로 얻은 3D 파일
1. Creaform 핸디스캐너의 특징과 장점
Saint-Gobain PAM Canalisation을 통해
레거시 툴링 측면에서 주요 과제를 해결할 수 있을 뿐만 아니라
새로 구성된 에코 시스템을 통해 정밀도, 이식성 및 단순성 측면에서
프로세스를 개선할 수 있었습니다.
11개의 레이저 라인과 최첨단 소프트웨어 덕분에
3D 스캐닝으로 표면 획득하는 시간이 10배 단축되었으며,
반짝이거나 반사되는 표면을 효율적으로 캡처하기 위해
무광택 파우더가 필요하지 않아 처리 시간이 더욱 단축되었습니다.
예를 들어, 수동 방식을 사용하는 단일 프로젝트는
2~3개월이 소요되었지만, 이제 Design X와
Creaform의 3D 스캐너를 사용하면 2주 이내에
3D 디자인 파일을 만들 수 있습니다.
또한 단일 라인 기반 레이저는 삼각형 기반 레이저에 비해
깊은 포켓과 같이 접근하기 어려운 영역의 획득에 훨씬 용이합니다.
PAM 팀은 과거에 다른 Creaform 기기를
사용한 후 최신 세대의 Creaform 3D 스캐너인
HandySCAN 3D|BLACK을 구입하게 되어 기뻤습니다.
HandySCAN Black으로 진행하는 3D 스캐닝은
정확한 측정값을 획득하고 도로 시스템용 플레이트 제조를 위한
오래된 금형 툴링에 생명을 불어넣는 데
중요한 역할을 하는 것으로 입증되었습니다.
Creaform의 3D 스캐너는 리버스 엔지니어링을 위한
신뢰할 수 있는 파일을 생성하는 데 특히 유용했으며
소프트웨어는 수동 치수 측정 방법에 비해
모델링 시간을 크게 절약했습니다.
2. 발전 속도에 발맞추기
글로벌 브랜드이자 배관 산업의 진정한 기준인
Saint-Gobain PAM Canalisation은 특히 물 부문의 고객 요구와
표준에 부합하는 완벽한 솔루션을 제공하기 위해 한계를 뛰어넘고
발전 속도를 따라가야 했습니다.
매뉴얼에서 첨단 기술 프로세스로 전환하는 것은
우수성을 달성하고 지속적인 개선을 추구하는
첫 번째 단계였습니다.
그러나 PAM의 판도를 바꾼 것은 최신 도구와
소프트웨어를 활용하여 획득 시간을 줄이고
운영 비용을 낮추며 오래된 도구를 재사용하여
제조 일관성을 보장하고 수로 및 도로 시스템의
실제 구성 요소의 수명을 연장할 수 있다는 점이었습니다.
