오늘은 전동화의 새로운 세계를 선도하고 있는
Nexans(넥상스)의 사례를 통해 미래로 선도하는
3D 스캐닝 기술을 알아보도록 하겠습니다.
"Nexans(넥상스)"
Nexans는 에너지 생성 및 송전, 배전 및 사용,
산업 및 솔루션 프로젝트, 하니스 및 통신 인프라를 포함한
여러 비즈니스 영역에 걸쳐 케이블 시스템 및 서비스를
설계하고 제조하는데 앞장서고 있습니다.
이 회사는 케이블 및 전기 시스템에 대한 오랜 전문 지식을 바탕으로
혁신적인 서비스와 솔루션을 지속적으로 개발하고 있습니다.
약 25,000명의 직원을 고용하고 있는 Nexans는
40개국 이상에서 사업을 운영하고 있으며,
2030년까지 탄소 중립에 기여한다는 목표를 가지고
100% 재생 가능한 에너지원으로 전력을 공급하는 전환을 진행하고 있습니다.
"부품 고장 및 정전을 방지하는 데 중요한 고전압 장비 정검"
고전압(HV) 부문에서는 최대 2GW에 달하는
즉각적인 로컬 자산 정전이 발생하는 순간
부품 고장으로 인해 엄청난 비용이 발생할 수 있으며,
이는 동시에 여러 개의 원자로에 해당하는
전력 전송 용량의 손실을 초래할 수 있습니다.
이것이 바로 넥상스가 새로운 설비의 준비와 현장 조립을 위한
종합적인 품질 관리 프로그램을 시행한 것은 물론
기존 설비에 대한 정기적인 예방 유지보수 검사를 시행한 이유입니다.

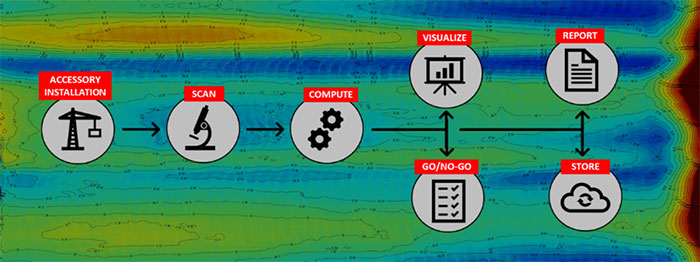

SURFICAL의 검사, 계산 및 출력 생성 단계. 현장 검사의 핵심은 크고 작은 형상 모두에 대한 다양한 기하학적 측면에서 GO/NOGO 기준을 생성하는 것입니다.
수동 검사에서는 작은 결함을 놓치기 쉬운데요.
전통적으로 조인트 및 종단과 같은
HV 케이블 액세서리 검사는 기술 운영자의
시각적 통찰력과 전문 지식에 의존하여 수동으로 검사되었습니다.
그러나 HV 케이블 액세서리의 혁신이
수년에 걸쳐 개발됨에 따라 형상이 점점 더 복잡해졌습니다.
수동 검사는 타원형 및 단열재 표면의 전체 형태 같은
구성 요소의 전체 형상을 평가할 수 있지만
찌그러짐, 흠집, 긁힘, 결함 및 오염 물질과 같이
작은 특징을 감지하는 것이 점점 더 어려워졌습니다.
따라서 넥상스는 자체 플랫폼인 SURFICAL을 개발하여
육안 검사를 자동화하여 품질 관리 프로세스에 추가적인 정확성과 신뢰성을
제공하고 팀이 각 검사를 문서화하고 보관했습니다.

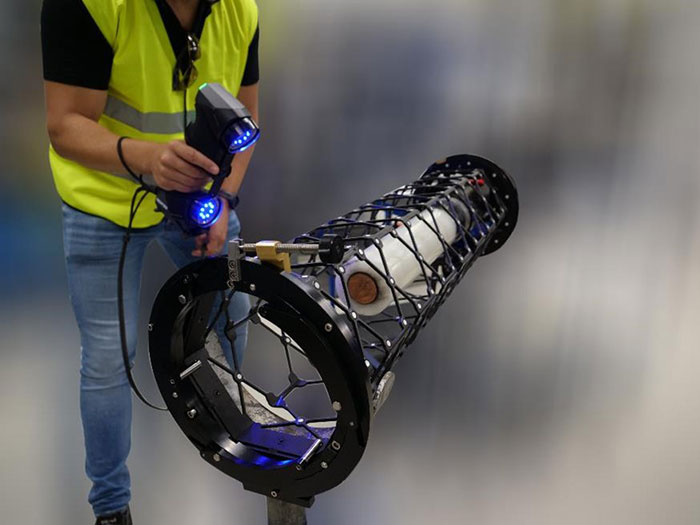

HandySCAN BLACK|Elite와 맞춤형 3D 마커 고정 장치를 사용하여 데모 HVDC 케이블 샘플을 3D 스캐닝
"고전압 장비 검사를 위한 게임 체인저, 3D 스캐닝"
Nexans의 품질 관리팀은 수동 검사와 관련된
제약을 없애기 위해 새로운 기술을 찾아보기로 결정했습니다.
Nexans가 이 기술을 도입한 전환점은 고전압 직류(HVDC) 유전체 특성이
작업 현장에서 생성된 표면 준비 및 표면 형상과
어떻게 연결되는지에 대한 지식을 향상시킨 것이었습니다.
게다가 Nexans는 레이저 스캐닝 기술이 시간이 지남에 따라
어떻게 발전했는지 알아차렸고, 이로 인해 다양한 상용 제품을
검토할 필요성이 생겼습니다.
다양한 스캐닝 솔루션을 사용할 수 있지만
가장 작은 표면 결함을 매핑하기 위해서는
높은 해상도와 정확성이 모두 필요했습니다.
거시적 형상의 검사가 중요하기는 하지만,
작은 결함으로 인해 국부적인 전계 강도가
국부적으로 향상될 수 있는 고전압 제품에 대한
품질 관리를 완전히 완료할 수는 없습니다.
국부적인 자기장 강화는 전기 절연 열화 과정을 시작하여
재료를 악화시키고 궁극적으로 제조된 제품의 고장을 초래할 수 있습니다.
Nexans는 시장에 나와 있는 대부분의 제품이 고정식 설정(예: 광학 프로파일로메트리)을
사용하여 고해상도의 소규모 영역 스캐닝에 중점을 두거나(LiDAR 및 사진 측량과 같은)
대규모 및 저해상도에 초점을 맞추고 있다는 점에 주목했습니다.

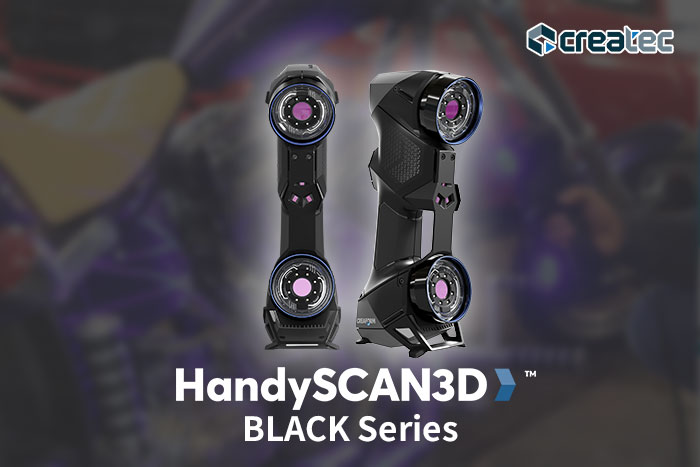

그러나 팀이 Creaform의 3D 스캐닝 기술,
즉 HandySCAN BLACK|Elite를 발견했을 때
품질 관리 전문가들은 해결책을 찾았다는 것을 알았습니다.
레이저 스캐닝은 기술 간의 탁월한 중간 지점을 제공하는 동시에
작업하기 매우 쉬웠으며, Creaform 제품군은 3D 스캐닝 기술의
선두에 있는 것으로 확실히 확인되었습니다.
HandySCAN BLACK|Elite는 모든 HV 액세서리에 대해
전례 없는 정확성과 해상도는 물론 높은 데이터 수집 속도와
다양성을 제공할 수 있는 스캐닝 솔루션이기 때문에
Nexans의 요구 사항에 완벽하게 부합했습니다.

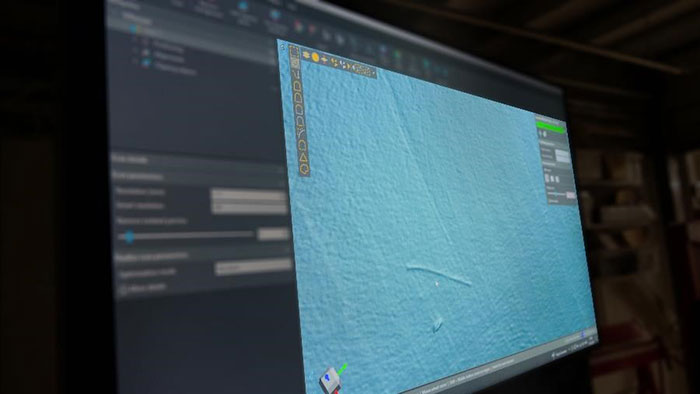

메쉬의 실시간 조정 및 검사가 가능합니다. 시스템의 높은 정확도와 분해능을 고려하면 여기에 표시된 먼지 입자와 같은 가장 작은 측면도 볼 수 있습니다.
"Creaform의 3D 스캐너를 활용한 Nexans의 향후 계획"
Nexans는 초기 구현, 검사 워크플로의 테스트 및
미세 조정 이후 솔루션을 산업 규모로 출시할 준비가 되었습니다.
HV 산업은 대형 부품, 높은 단가, 높은 가변성,
품질과 신뢰성에 대한 확고한 초점이 특징입니다.
이 산업은 품질 관리의 한계를 뛰어넘기 위한
수단으로 Creaform과 같은 3D 측정 기술에 이상적입니다.
Nexans는 이 기술을 HV 케이블 액세서리의 현장 준비 및 조립 활동에 대한
QC를 위한 게임 체인저로 보고 있습니다.
출처 : 크레아폼 블로그
