오늘은 농업용 트랙터 로더 및 장비 제조업체가 3D 측정을 위해
크레아폼의 MetraSCAN 3D로 3D 스캐닝을 진행했는데요.
자세한 내용을 크레아텍과 함께 확인해 보도록 하겠습니다!
"Ålö Agricultural Machinery"
Ålö가 전체 지분을 소유한 자회사인 Ålö Agricultural Machinery (Ningbo)는
농업용 트랙터 로더 및 장비 분야의 선도적인 제조업체입니다.
4개국의 생산 시설과 50개 이상의 고객을 보유한 Ålö는
50hp을 초과하는 트랙터 로더 세계 시장에서 약 30%를 점유하고 있습니다.

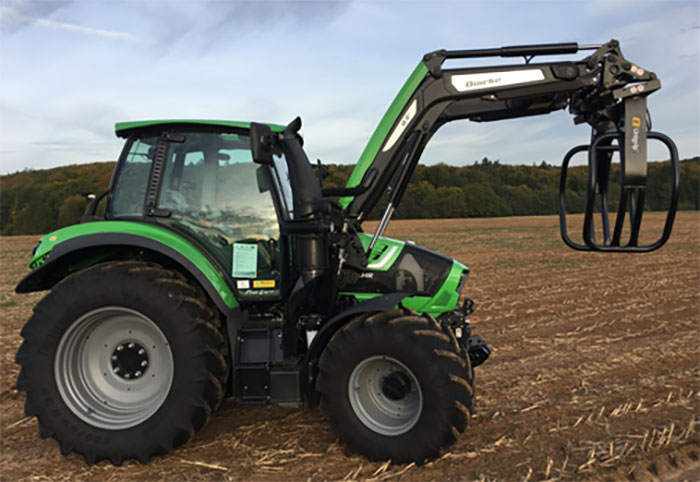

Creaform의 MetraSCAN 3D는 Ålö 농업 기계의 변형을 평가하는 데 사용됩니다.
"기존 3D 측정의 문제"
Ålö Agricultural Machinery(Ningbo)는
특히 주요 기계와 기계 부품에 초점을 맞춰
기계의 상세한 3D 스캐닝을 수행하기 위한
안정적이고 효율적인 솔루션이 필요했습니다.
목표는 로더의 제조 부품의 치수와 편차를
분석하는 것이었는데요.
수동 또는 CMM(3차원 측정기)을 사용한 기존 측정 방법은
쉽게 이동할 수 없는 부품의 크기와 치수 정확도에 대한
엄격한 공차로 인해 부적절하고 비효율적이었습니다.
다관절 암 스캐너를 사용하려는 시도는
정확도를 너무 많이 손상시키는 현장 진동과
다관절 암의 범위 제한으로 작업자가
관절형 암의 위치를 지속적으로 변경해야 했으며
이는 획득 시간에 부정적인 영향을 미쳤습니다.
프로세스를 방해하는 또 다른 요인은
암이 단 두 개의 스캔 레이저 라인으로
제한되었기 때문에 스캔 속도도 느렸습니다.

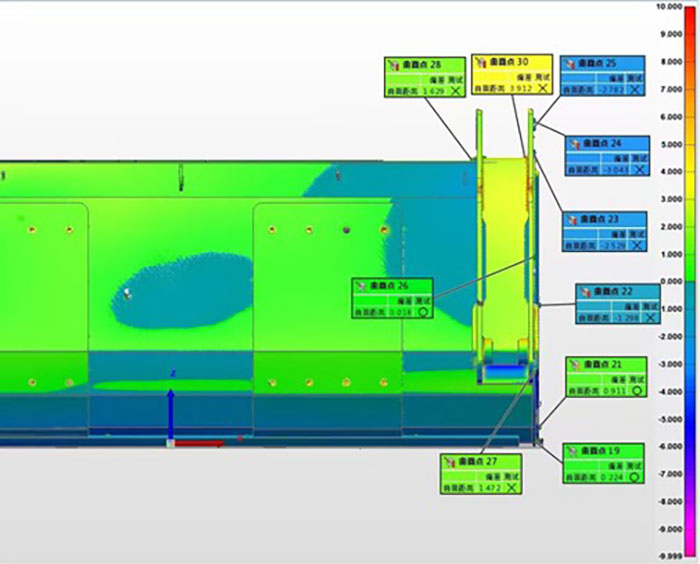

농업용 로더의 컬러맵 생성
"전반적인 효율성을 향상시키는 MetraSCAN 3D 스캐너"
Creaform은 Polyworks 소프트웨어와 결합된
MetraSCAN 3D 스캐너를 사용했습니다.
이 솔루션은 3m X 2m X 1.2m 크기의

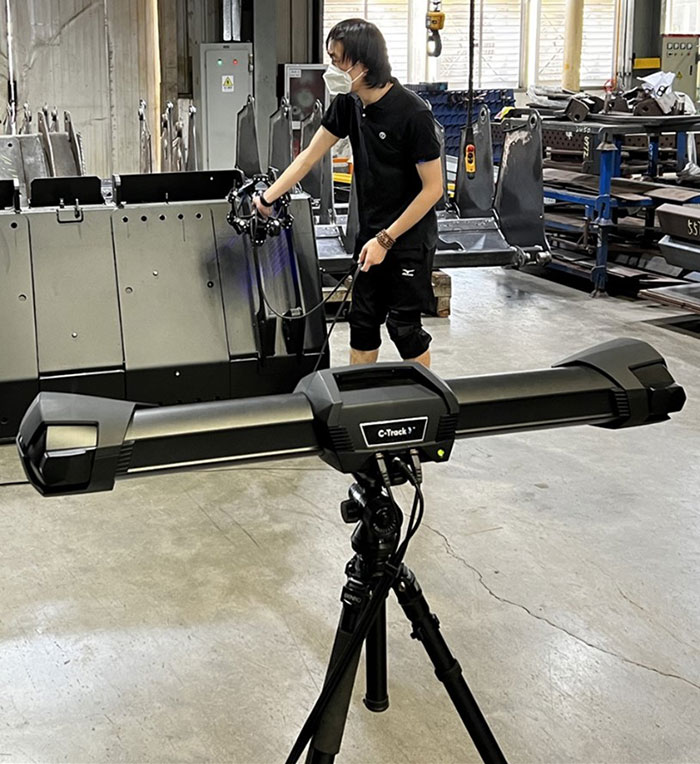

프론트 로더의 3D 스캐닝을 현장에서 시연했으며,
주요 응용 분야는 3D 편차 비교였습니다.
스캔한 데이터를 디지털 이론 CAD 모델과 정렬하고
3D 분석을 수행하여 변형 컬러맵을 생성했습니다.
색상 스케일은 주요 변형을 정확히 찾아내기 위해
맞춤화되었으며 특정 중요한 영역에 일부 주석이 추가되었습니다.
크레아폼의 MetraSCAN 3D 스캐너는
이전 방법에 비해 뚜렷한 이점을 제공했습니다.
30개의 블루 레이저 라인과 초당 최대 180만회
측정이 가능한 MetraSCAN 3D 스캐너는
빠르고 휴대성이 뛰어나 대형 기계 부품 검사에 매우 적합합니다.
3D 스캐닝 프로세스는 단 30분만 소요되어
이전 방법에 비해 검사 시간이 크게 향상되었는데요.
Creaform의 계측 솔루션을 사용하여 Ningbo는
이제 동일한 제품 배치에 대한 통계적 공정 제어(SPC) 분석을
한 번에 수행할 수 있어 상당한 시간과 노력을 절약할 수 있습니다.
이러한 분석은 회사가 생산 방법을 더 잘 제어하는 데 도움이 되며,
MetraSCAN 3D의 휴대성과 사용 편의성 덕분에 누구나 현장 어디에서나
작동할 수 있어 대형 기계 부품의 검사 요구 사항에 대한
효율적이고 효과적인 솔루션을 제공합니다.
출처 : 크레아폼 블로그
https://www.creaform3d.com/blog/3d-scanners-analyze-part-dimensions-and-deviations/
