크레아폼의 3D스캐너는 다양한 산업군에서
품질검사, 치수측정 등 광범위하게 활용되고 있는데요.
오늘은 크레아폼의 메트라 스캔을 활용해
BMW의 경주용 자동차인 GT3의
성능을 평가한 사례를 살펴보도록 하겠습니다!
"경주용 자동차의 성능 평가"
모터스포츠에서 측정 시스템은 엔지니어링 팀이
설계와 조립을 모두 최적화할 수 있도록
경주용 차량의 상태에 대한 정확한 정보를
신속하게 제공할 수 있어야 하는데요.
프리 시즌 동안 공장에서 평가가 수행되든,
경주 트랙의 피트 레인에서 직접 수행되든,
측정 시스템의 성능은 매우 정확한 차량 측정을
보장하고 경주 규정을 준수하는 데 중요합니다.
디자이너와 품질 관리 전문가는 프리 시즌 동안
경주용 자동차를 미세 조정하기 시작합니다.
"BMW Motorsport"

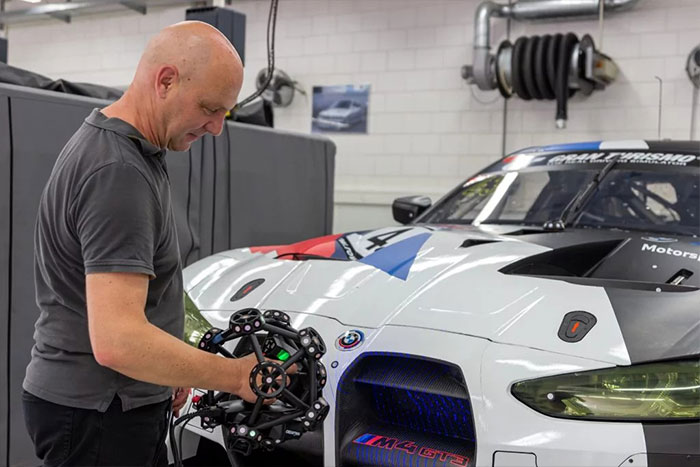

뮌헨에 위치한 BMW Motorsport는
차량 검사를 수행하기 위해 Creaform의 4세대
MetraSCAN 3D 스캐너와 듀얼 카메라 센서
C-Track이 장착된 HandyPROBE를 선택했습니다.
차세대 C-Track에는 사진 측량 기능이
내장되어 있어 추가 시스템 없이 대상 모델을
가장 높은 체적 정확도로 쉽게 얻을 수 있습니다.
"MetraSCAN Black Elite"
MetraSCAN Black | Elite는 선도적인 계측 등급 3D 스캐너이며
BMW Motorsport의 요구에 완벽했습니다.
동적 참조 기능 덕분에 스캐닝 프로세스 중에
차량 및 측정 시스템을 쉽게 이동할 수 있었으며,
진동, 도약 문제는 측정 정확도나 신뢰성에
영향을 미치지 않았는데요.

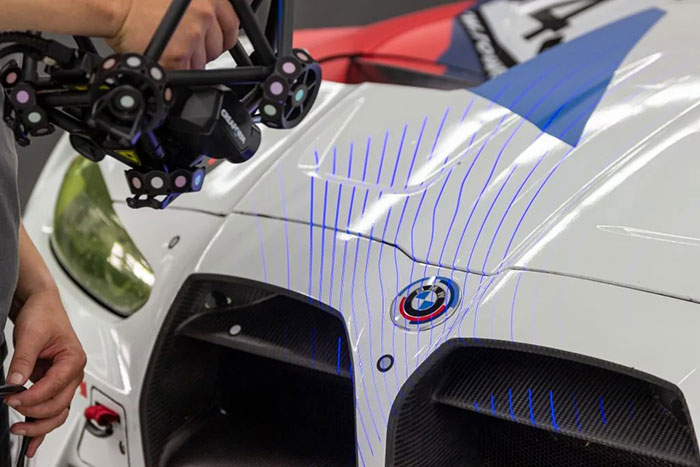

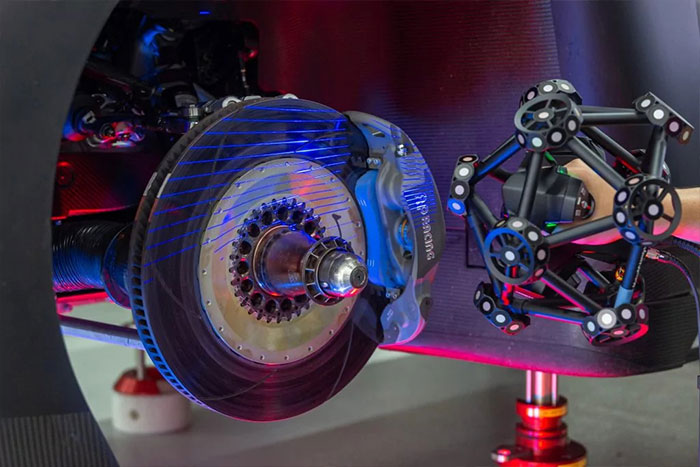

30개의 블루 레이저 라인을 사용하는
MetraSCAN 3D는 모든 표면을 빠르게 감지하고
광택 마감을 포함하여 고해상도 결과를 생성했습니다.
또한 햇빛 아래에서 검은색 페인트나
크롬을 칠한 경우에도 초크 스프레이가 필요하지 않습니다.

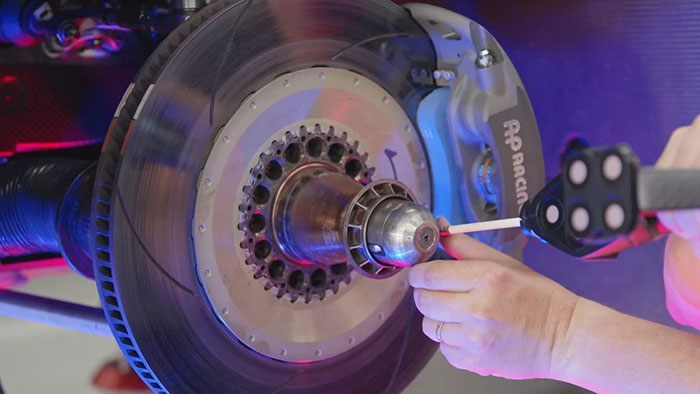

그리고 HandyPROBE 촉각 좌표 측정 시스템을
사용하여 높은 단일 지점 정확도로 차량의 3D 측정값을 캡처했는데요.
HandyPROBE는 프로브와 C-Track 사이의
물리적 연결 없이 생산 현장에서 직접 모든 크기의
부품에 대한 기하학적 특징을 쉽게 측정하는 데
이상적이며 최대 적응성을 보장합니다.
기록된 데이터는 모든 품질 관리 소프트웨어에서 평가할 수 있으며,
Creaform은 VXscan 모듈과 VXelements 소프트웨어를 제공합니다.
또한 PolyWorks 또는 Metrolog와 같은
주요 측정소프트웨어로 직접 입력 및 스캔할 수 있습니다.
하지만 파일 크기가 커서 종종 모터스포츠의
전체 차량을 측정하는 데 문제가 되었는데요.
파일 크기 문제를 해결하기 위해
VXinspect의 Smart Resolution 기능을 사용하면
사용자는 해상도 설정에 대해 충분한 데이터를
수집했는지 여부에 대한 안내와 시각적 피드백을
받을 수 있기 때문에 해당 기능을 사용하는 것을 권장하고 있습니다.
또한 이 기능은 곡률의 경우 해상도가 지능적으로
증가하는 적응형 메싱을 제공합니다.
이처럼 HandyPROBE, C-Track 및 VXelements 소프트웨어를 포함한
MetraSCAN Blakc Elite는 위치에 관계없이 전체 차량 측정을 위한
모든 측정 작업의 포괄적인 솔루션을 제공합니다.
