3D 스캔은 다양한 사업 군에서 활용되는데요.
오늘은 리버스 엔지니어링까지 보장하는
크레아폼의 3D 스캐너, Go!SCAN SPARK를
함께 알아보겠습니다!
"국제 자동차 회사, AADS"

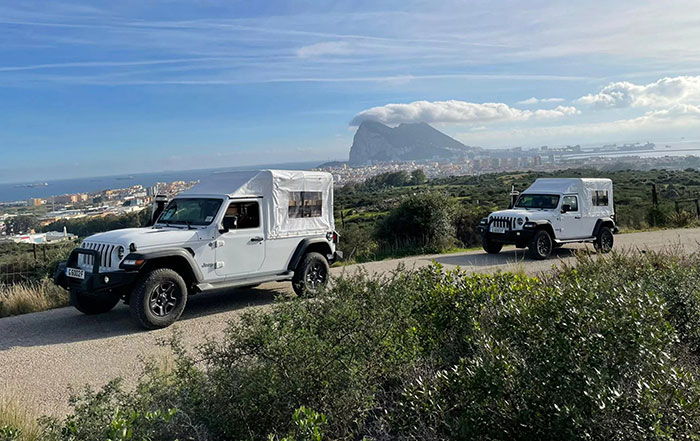

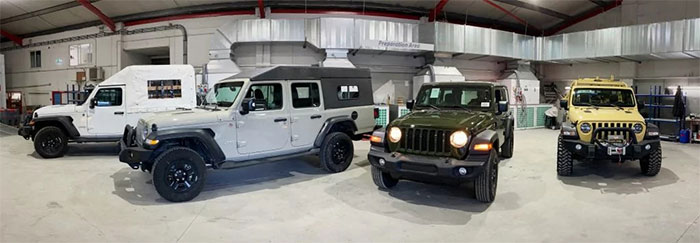

AADS는 1904년부터 지브롤터에서 거래해온 국제 자동차 회사 그룹의 일부입니다.
AADS는 전 세계 정부 기관을 위한 특수 Jeep 차량의 설계, 제조 및 공급하고 있는데요.
연구 개발, 디자인, 프로토타이핑, 테스트 및 생산 전문 지식을 모두 갖추었으며,
특히 예비 부품, 교육 및 일반 수명 주기의 서비스와 지원에 많은 관심을 기울이고 있습니다.
AADS는 2021년부터 Creaform의 3D 스캐너인 Go!SCAN SPARK를 사용하고 있습니다.
고스캔 스파크를 구매하기 이전에는 공장에서 제조한 프로토타입 구성 요소를 효율적으로
리버스 엔지니어링하여 제조 공정에 투입하는 과정에서 어려움을 겪었는데요.
그들은 OEM 및 Tier 1 공급업체 구성 요소로 만든 몇 가지 조립 부품에 의존했습니다.
프로토타입 구성 요소는 모델링 전에 수동으로 측정되었기 때문에 올바른 설계를 달성하기 위해
프로토타입을 여러 번 반복해야 했습니다.
이에 수동 측정 프로세스와 프로토타입 반복을 없애기 위해 3D 스캐너에 투자하기로 했습니다.
스캐닝 솔루션은 사용자가 3D 모델에서 구성 요소를 빠르고 정확하게
재생성할 수 있도록 하는 솔루션을 포함하여 몇 가지 요구 사항을 충족해야 합니다.
AADS는 품질 관리 부서의 구성 요소를 측정 및 검사하고 마케팅 부서의 색상과 질감을 캡처할 수 있는 제품에 관심이 있었습니다.
예를 들어, 그들의 아이디어 중 하나는 모바일 장치의 증강 현실(AR) 잠재 고객이
결과를 시각화하는 데 사용할 수 있는 적은 수의 .stl 차량 모델을 만드는 것이었습니다.
또한 AADS는 개조된 고객 차량의 정확한 시각화를 생성할 수 있기를 원했습니다.
이에 모양과 크기에 관계없이 구성 요소를 정확하고 신속하게
치수하는 능력을 가진 Creaform 3D 스캐너를 결정하게 되었습니다.
그리고 이제 작업장, 사무실 및 현장에서 구성 요소를 측정할 수 있기 때문에
Go!SCAN Spark의 이동성이 중요해졌습니다.
또한, 외부 공급업체에서 제공하는 부품의품질 검사를 명목상의 CAD 데이터로
수행한다는 것은 이전에는 달성할 수 없었습니다.
"새로운 스캐닝 기술의 원활한 구현"
AADS의 두 명의 개발 엔지니어는 스캐너에 익숙해지기 위해 교육 과정을 이수했습니다.
그런 다음 그들은 사내 관련자에게 지식을
전파하기 위해 구현 프로그램을 정의했는데요.
Creaform의 구현 프로그램은 사용하기 쉬웠고
이제 3D 스캐너인 Go!SCAN SPARK는
여러 프로세스에서 사용되고 있습니다.
"에프터마켓 범퍼 스캔"

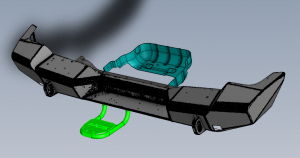

AADS는 애프터마켓 범퍼를 스캔하여 범퍼 주위로 접히고 충돌하지 않는
뒤 단면을 설계하도록 요청받았습니다.

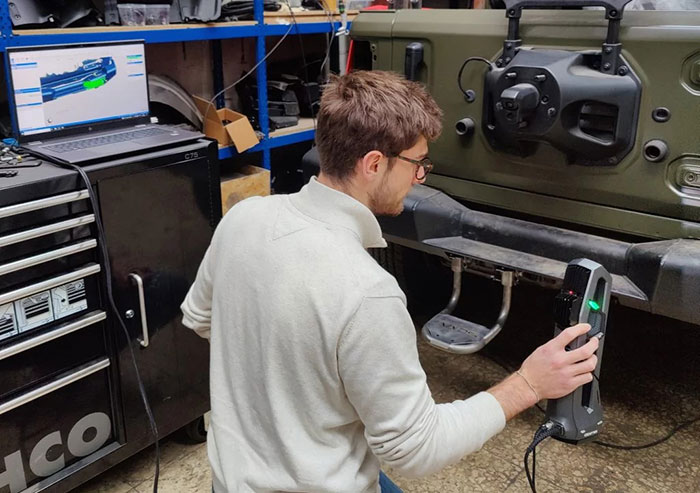

이동이 간편한 휴대용 스캐너를 활용해 차량의 범퍼를 직접 스캔하고 설계 소프트웨어에 맞춰
접이식 단계를 정확하게 모델링할 수 있었는데요.

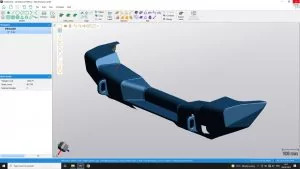

이렇게 스캐너를 사용하여 AADS는 범퍼를 CAD 소프트웨어로 가져와 충돌을 방지하고
생산성과 효율성을 높이기 위해 주변 부품을 정확하게 설계할 수 있었습니다.
이 프로젝트는 Creaform의 기술이 없었어도 수행될 수도 있었지만 그것은 효과적이지 않고,
시간적으로도 효율적이지 않았을 것입니다.
다른 장치를 사용할 경우, 처음부터 범퍼 전체를 모델링하는 데만 최대 일주일의 절반이
소요될 수 있지만, AADS는 Creaform의 3D 스캐너를 사용하여 범퍼 측정 및
CAD 모델 생성에 소요되는 시간을 반나절이나 절약할 수 있었습니다.
게다가, 스캔에서 리버스 엔지니어링에 이르는 전체 프로세스를 원활하게 만들어주는
VXmodel에서 SOLIDWORKS로 직접 엔티티를 전송하는 기능은 AADS에게 가장 중요한 기능이었습니다.
향후 프로젝트에는 맞춤형 버킷 시트 스캔, 적절한 부품으로 차량의 비주얼을 생성할 수 있는
애프터마켓 프론트 및 리어 범퍼가 포함되는데요.
AADS도 앞 유리 및 창문뿐만 아니라 앞 유리 및 뒷유리 클러스터를 스캔하여 빛 보호기와
앞 유리 보호기를 설계할 수 있도록 할 계획이라고 합니다!
