■ 제품 : HandyScan700
■ 용도 : 역설계 후, 날개 형상에 따른 기류 시뮬레이션
■ 대상 : 드론 프로펠러
Dron에 조립 될, Blade 제작을 해야하는데…
기존 제품에 대한 설계 data가 없어서, 기류에 대한 해석이나 기존 제품에 대한 개조를 하고 싶어도 불가했다.

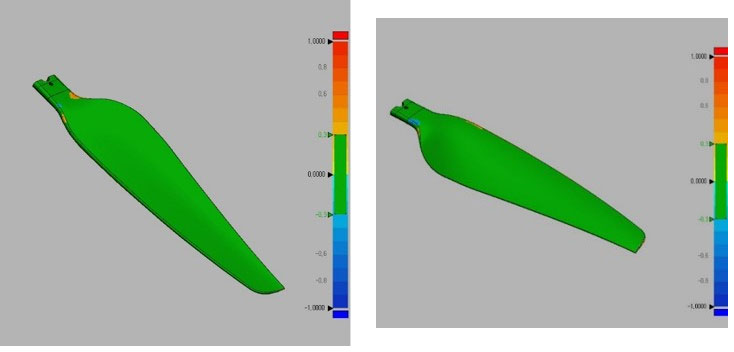

해석 진행을 통한 제품 개선을 해야하다 보니 실제 제품과 거의 동일하게끔 역설계 진행을 해야 했다. (위 이미지 참조)

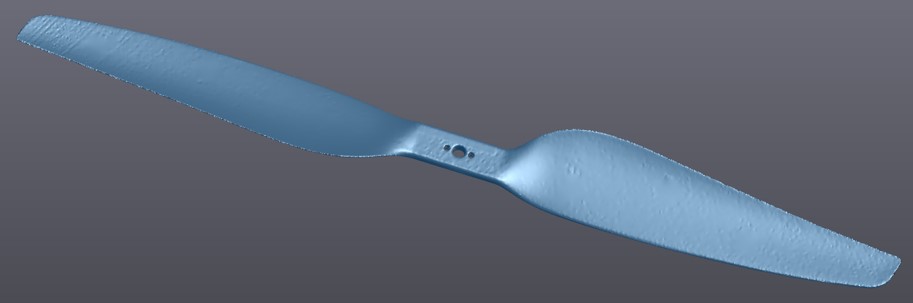

1. HandySCAN 700을 통하여 scanning
2. Geomagic DesignX를 통하여 역설계
3. data를 .stp 형식으로 전달
이렇게 하여, 실제 제품과 거의 근사치의 해석 결과를 얻을 수 있었다.
