발전소에서 3D측정 기술 활용
발전소가 정밀 검사 및 임시 유지 보수를 수행할 때, 가동 중지 시간을 최소화하고 가능한 가동을 최대한 빨리 최대 용량으로 운영이 재개될 수 있도록 정기 점검을 세심하게 계획할 필요가 있습니다. 정밀 검사 중 검사 프로세스를 가속화하기 위해, 미래 지향적인 발전소 유지관리팀은 파이프 손상을 보다 빠르고 정확하게 검사하기 위해 기존의 초음파 테스트 기법과 3D스캐닝 솔루션을 결합하는 경우가 증가하고 있습니다.
발전소 및 재생에너지 시설에 엔지니어링 서비스와 유지 보수 작업을 제공하는 독일 기업인 Mumberg Engineering GmbH는 이 두 가지 방식을 채택했습니다. 2021년 초에 이 기업은 계측 등급 NDT 3D스캐너인 핸디스캔 블랙시리즈(HandySCAN 3D ǀ BLACK Series)와 고급 파이프라인 무결성 평가 소프트웨어인 Pipecheck를 인수했습니다. 검사팀은 이 턴키 솔루션을 사용하여 파이프 및 파이프 벽 두께의 저하를 측정합니다.
3D스캐닝이 파이프라인 측정을 수행하는 방법
발전소 점검 또는 유지관리 프로젝트에 따라 스캔할 파이프 표면과 라인의 크기는 항상 다릅니다. Mumberg Engineering이 지금까지 측정해야 했던 가장 큰 면적은 약 28m²이고, 스캔 해상도는 1mm입니다.
아래 사항은 Mumberg팀이 일반적으로 3D스캐닝 프로세스를 수행하는 방법입니다.
1. 검사에 영향을 미치는 먼지나 이물질을 방지하려면 스캔할 표면을 청소해야 합니다.
2. 대상이 적용됩니다.
3. 스캔할 영역에 대한 파라미터는 파이프 직경 및 실제 벽 두께와 같은 Pipecheck에 입력됩니다.
4. 작업자가 대상 영역을 스캔합니다.
5. 스캔 작업이 완료되면 검사팀은 각 개별 파이프의 침식과 부식을 확인하고, 고객에게 각 파이프(특히 남은 벽 두께)에 대한 중요한 정보를 제공하여, 어느 파이프가 손상 지점에 도달했는지 식별할 수 있습니다.

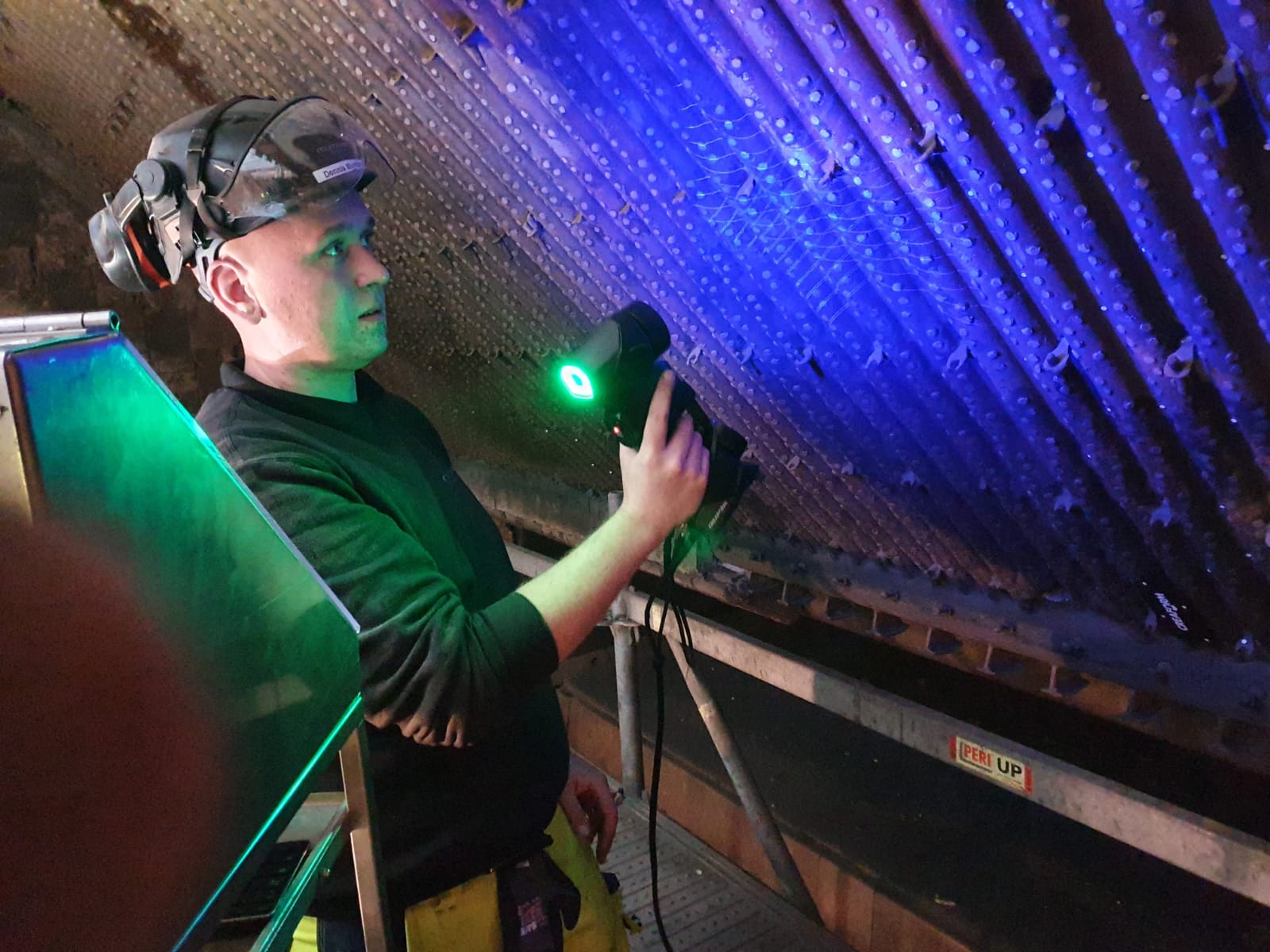

Mumberg Engineering은 초음파 테스트 기술과 함께 HandySCAN 3D 스캐너를 사용했습니다. 예를 들어 보일러 튜브를 점검할 때 넓은 영역에서 취약점을 찾기 위해 초음파 테스트를 실시합니다. 그런 다음 식별된 취약점과 더 작은 영역 모두에 대해 핸디스캔 블랙시리즈(HandySCAN 3D ǀ BLACK Series) 휴대용3D스캐너를 사용하여 검사 프로세스를 가속화합니다.

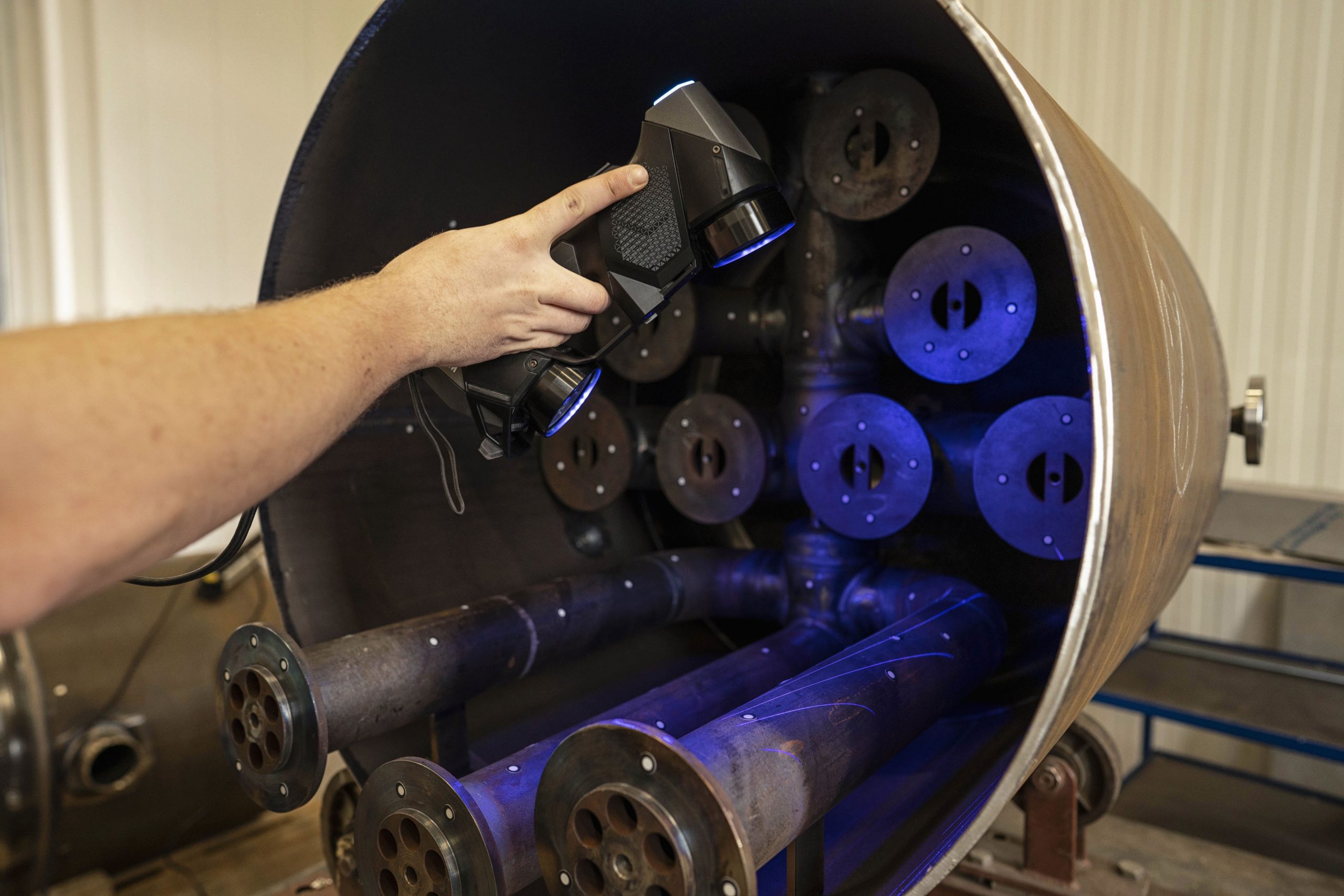

파이프라인 내부에 핸디스캔(HandySCAN) 3D스캐너를 들고 있는 팔

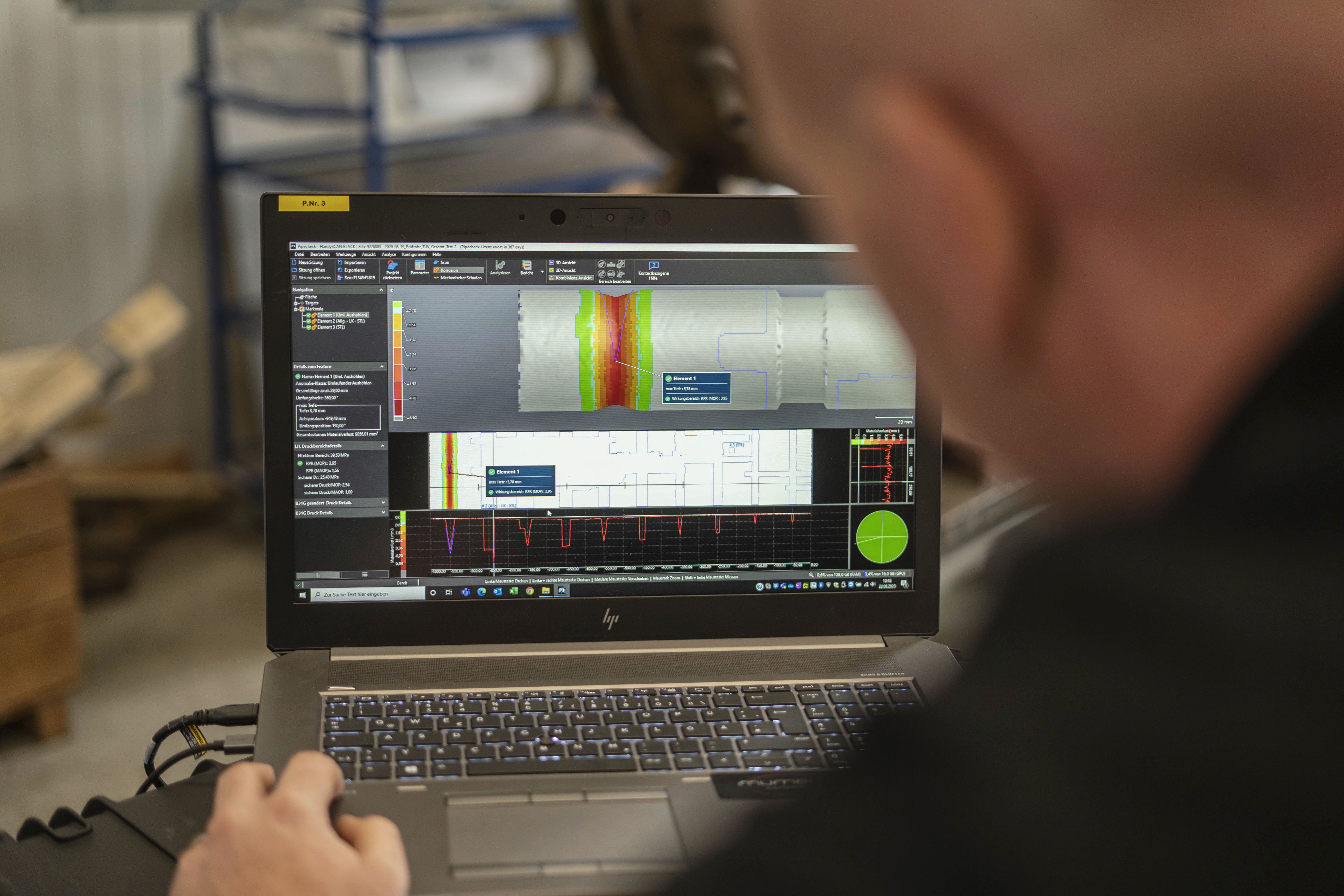

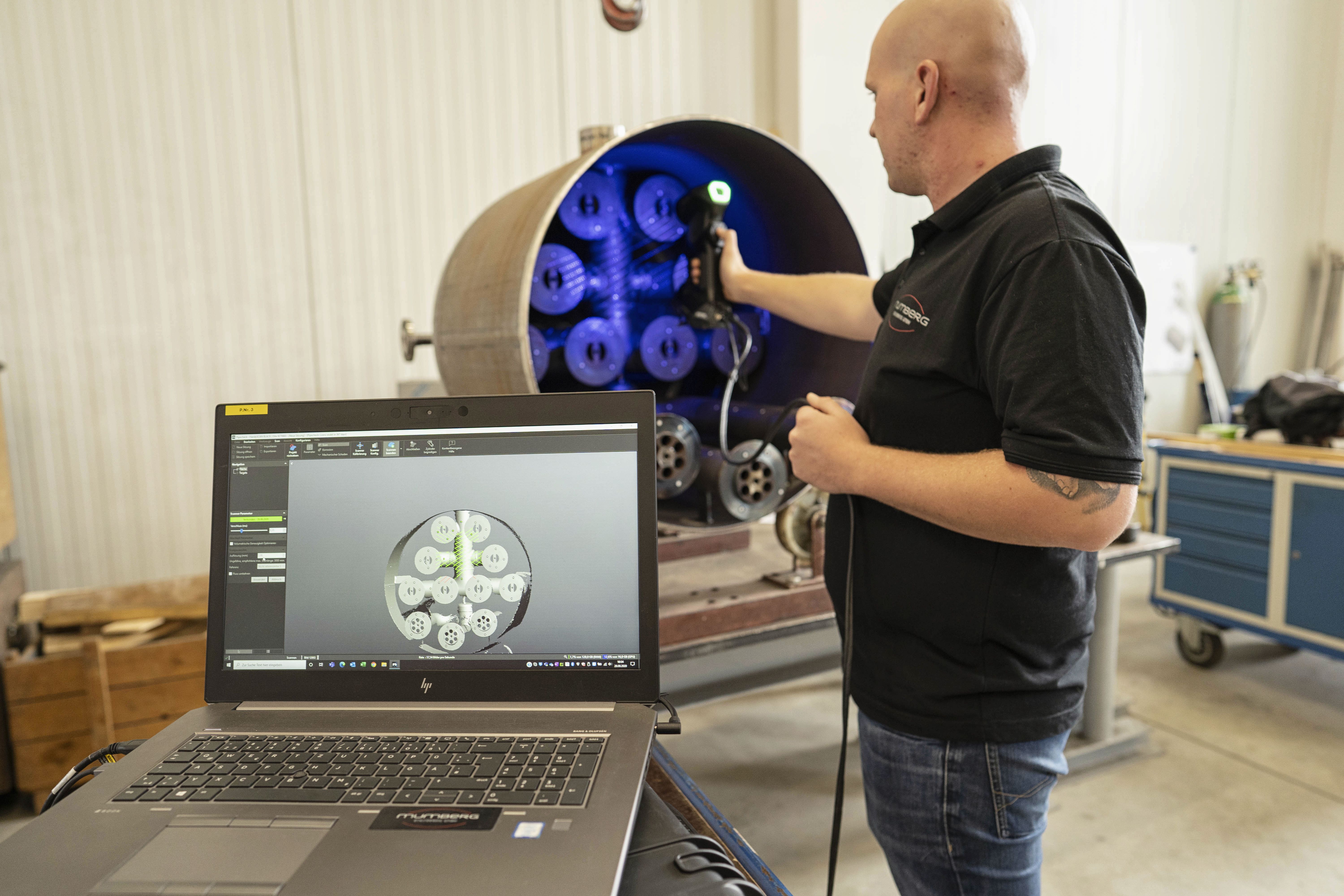

Pipecheck 소프트웨어를 사용하는 작업자
발전소에서 핸디스캔(HandySCAN) 3D스캐너와 Pipecheck의 장점
핸디스캔 블랙시리즈(HandySCAN 3D ǀ BLACK Series) 3D스캐너와 Pipecheck 소프트웨어는 NDT 팀이 파이프의 내부 및 외부 표면에 대한 매우 정확한 3D 시각화에 신속하게 액세스하고 평가할 수 있도록 하는 안전한 솔루션이며, 이는 검사 시간을 절약하고 운영 능력을 높이는 데 핵심적입니다.
초당 최대 1,500,000회 측정과 최대 0.025mm 정확도로 핸디스캔(HandySCAN) 3D스캐너와 Pipecheck 소프트웨어는 다양한 유형의 파이프라인 손상(부식, 기계적 손상, 반경, 주름, 타원형 등), 인라인 검사(ILI) 상관 관계와 혼합 분석을 위한 초음파 테스트(UT) 데이터 가져오기에 대해 더 적은 수의 대상으로 평가 기능을 제공합니다. 또한 모든 기술 수준의 작업자가 열악한 환경에서도 콤보를 사용할 수 있기 때문에 현장 배치를 훨씬 더 빠르게 수행할 수 있습니다.
Mumberg Engineering의 검사팀은 크레아폼 3D솔루션의 장점을 높이 평가했습니다.
“이 시스템을 사용하면 전체 파이프 길이에 대해 측정을 수행하고 가능한 한 짧은 시간 내에 처리할 수 있습니다. 그런 다음 결과를 바탕으로 근거 있는 결정을 내릴 수 있습니다. 크레아폼 시스템이 없었다면 이 규모의 프로젝트는 불가능했을 것입니다. 초음파 측정기를 사용하면 선택적으로 측정할 수는 있지만 핸디스캔 블랙시리즈(HandySCAN 3D ǀ BLACK Series)와 Pipecheck처럼 단시간에 많은 데이터를 얻을 수 없었습니다. 이러한 3D측정 기술을 사용하여 우리는 더 많은 작업을 수행하고, 더 많은 고객을 확보하고, 더 광범위한 서비스를 제공할 수 있는 역량을 늘렸습니다.”
Mumberg Engineering GmbH 기업 소개
Mumberg Engineering GmbH는 2016년 11월에 설립되었습니다. Mumberg Engineering GmbH는 독일 인근 독일어권 국가의 기존 발전소 분야에서 활발하게 활동하고 있습니다. 발전소를 정비하는 동안, 기존의 초음파 측정기뿐만 아니라 새로운 3D스캐너인 크레아폼 장비로 벽 두께를 측정하고 기술 문서, 검사보고 및 검사 지원을 제공합니다. 고객으로는 Waste의 EEW Energy, IWB Industrielle Werke Basel, MVV Enamic Korbach GmbH, B+T Horn Energie GmbH가 있습니다.
